高性能小功率音频功率放大器(OPA604)
2016-07-05 15:37

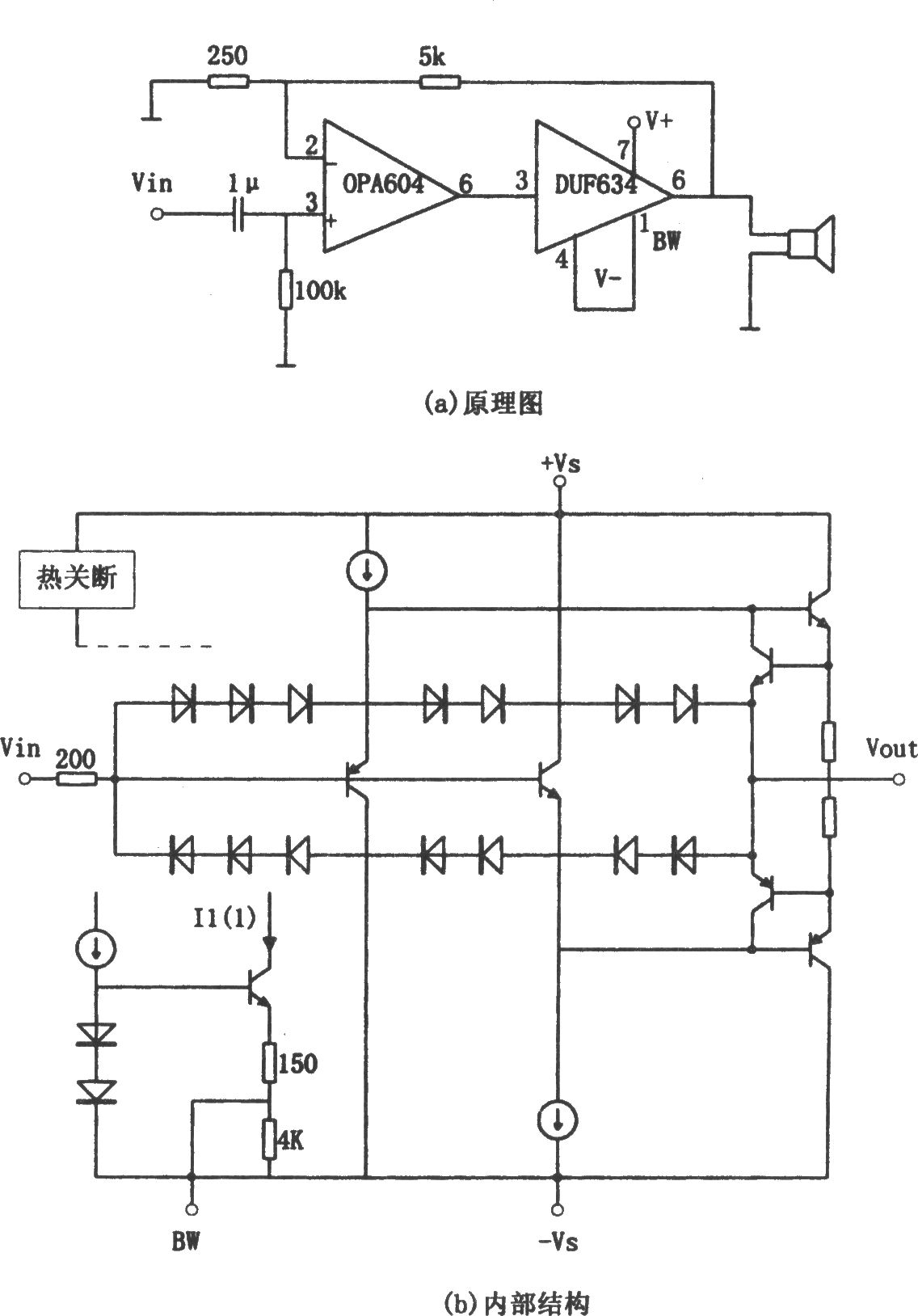

如图所示为高性能小功率音频功率放大电路。该电路前级采用场效应管高保真运放OPA604,后级采用高速缓冲器BUF634,且两级放大器之间引用电压串联负反馈。该电路的电压放大倍数由反馈支路的两个电阻(5kΩ和250Ω)来确定,其值为:l 5kΩ/250Ω≈21倍。BUF634为高速缓冲器,内部结构简化电路示于图(b)。
