简易多功能充电器的制作电路

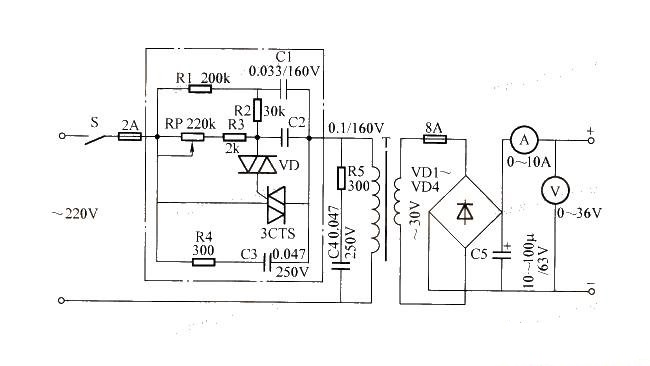

多功能简单充电器电路

电路工作原理及元器件选择：由图可知，R1、R2、C1为无滞后反馈控制，增加控制范围；R3、RP、C2为移相及相位控制调节；VD、3CTS为触发控制，其中双向晶闸管3CTS根据所需功率大小选用BTA26A、BCR3M～12M等型号；R4、C3为浪涌吸收；R5、C4使负载近似为阻性；VD1～VD4整流器根据所需功率选择型号；C5为滤波电容，在单作充电时可不用；变压器T（220V／30A）容量视输出功率大小而定。对于小功率充电器虚线框内元件可用成品调整光器替代。
