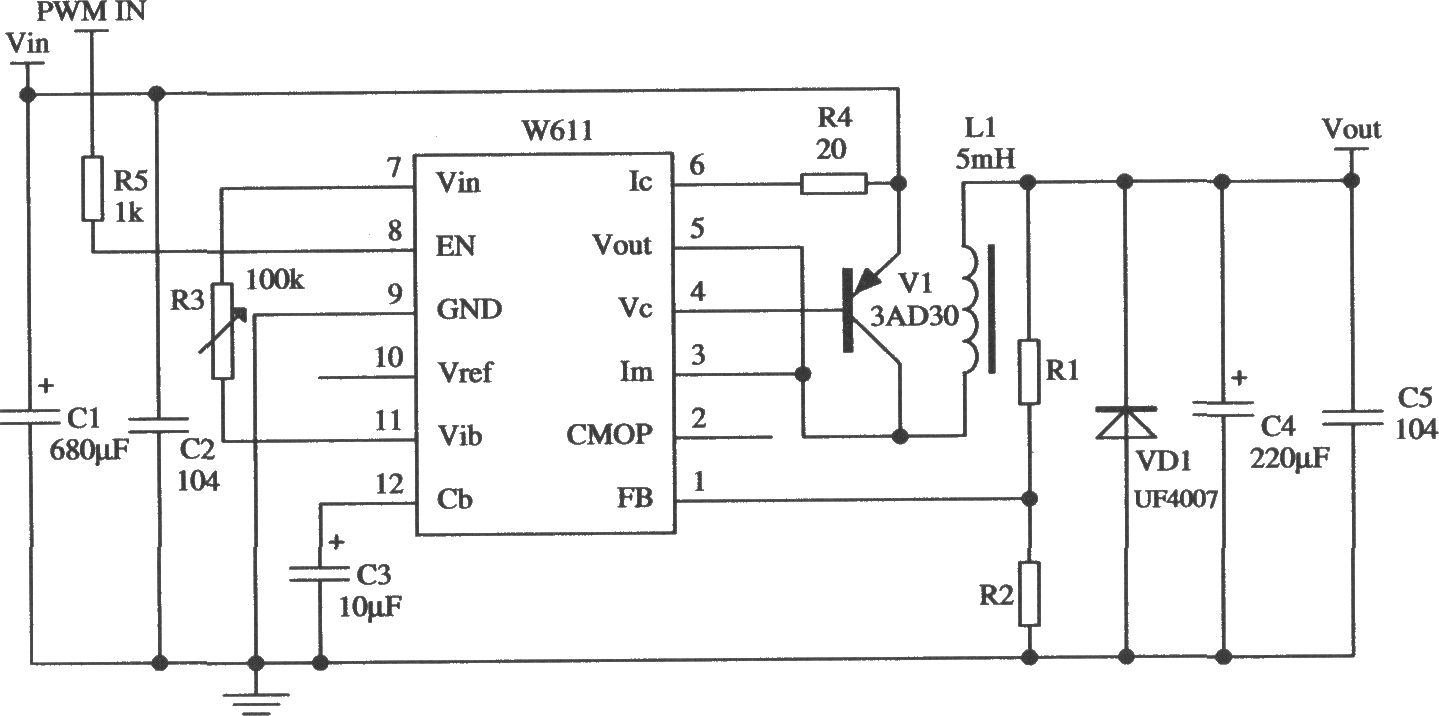

如图所示电路是用W611多端可调高精度正集成稳压器组成的他激式开关稳压电源的应用电路。用W611稳压器组成他激式开关稳压电路时，控制信号可从专用开关控制端8脚输入(也可以从基准电压端10脚输入)。图示电路中，当控制信号高电平送入8脚时，稳压器内部有关晶体管导通，将基准电压拉下，此时稳压器控制开关管，使之关断；当控制信号为低电平时，稳压器内部有关晶体管截止，基准电压恢复，开关管又导通。电路输出电压的高低和稳压器的开关工作频率均取决于外接控制信号的电平及开关速度。控制信号如从10脚基准电压端输入，最好接一个滤波电容，该信号经滤波后，周期地改变基准电压值，从而控制稳压器的开和关。输出电压的高低及稳压器开关工作频率也取决于外接控制信号。
