CW4962/CW4960构成的提高输入电压范围的应用电路

2016-12-27 09:54

关键词：电源电路电路 CW4962

CW4962/CW4960构成的提高输入电压范围的应用电路

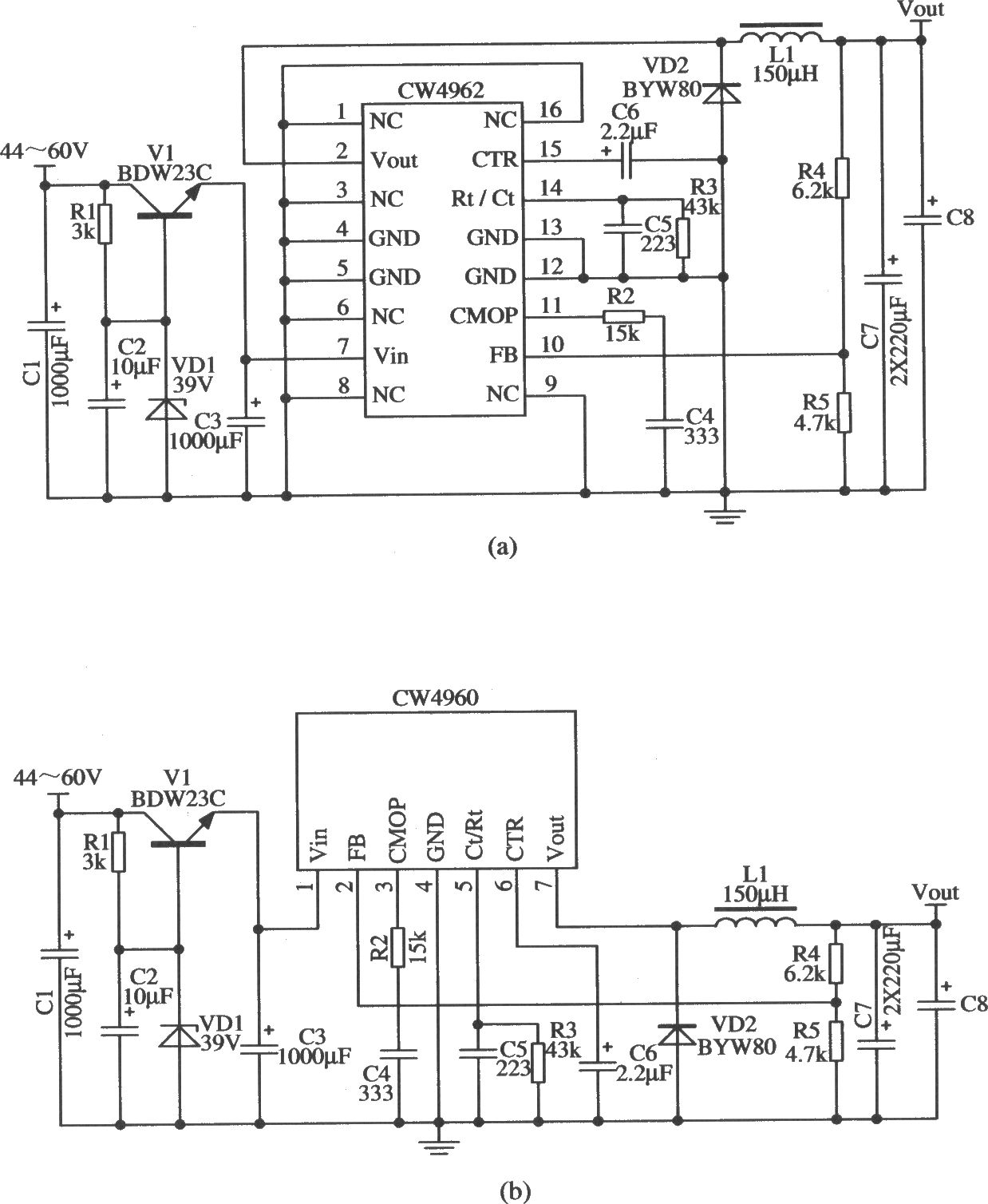

为使CW4962适应更高的输入电压Vin，可以在输入端串入功率晶体管，以保证CW4962的输入电压不超过50 V。其电路如图所示。由于输出电压Vout较低，折合成的输入直流电流Iin并不大，所以串接的晶体管上的功耗也不算大，不会过多降低电源效率。
