CD4040构成的镉镍电池充电电路

2016-12-27 11:04

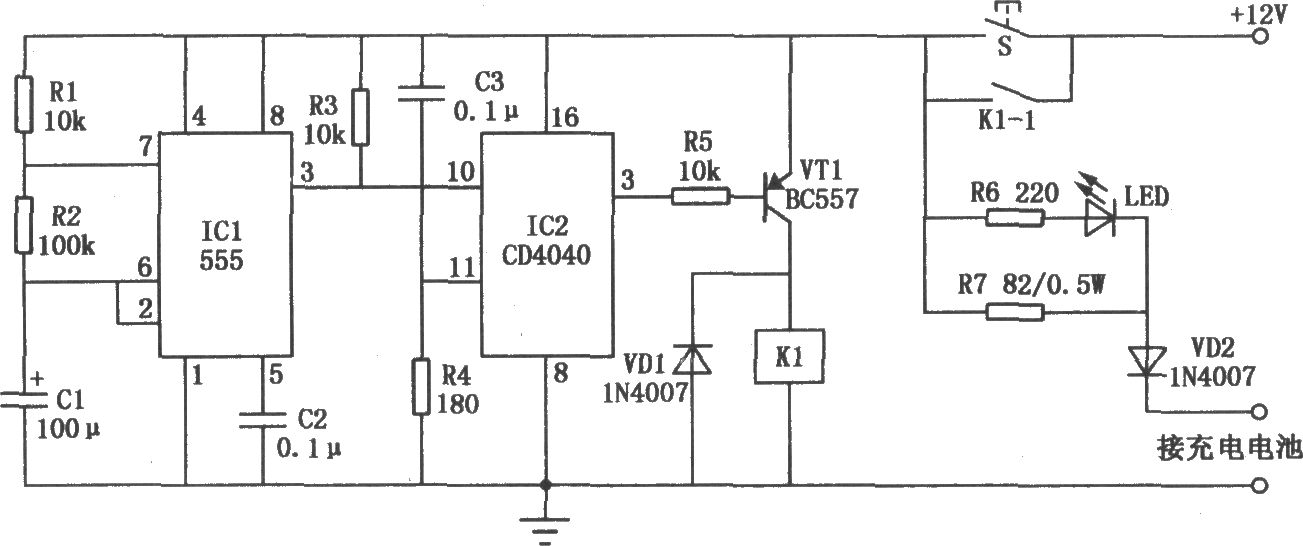

CD4040构成的镉镍电池充电电路CD4040计数器芯片构成的镉镍电池充电器如图所示。它可对四节容量为500mA的镉镍电池串接充电,充电电流为50mA,充电时间为l.5个小时,并具有充电完成后自动断电的功能。555时基电路构成时钟信号发生器,产生l0Hz的方波信号,其周期为6秒钟。当接通电源时,由于IC2的③脚输出低电平,因而使开云棋牌官网在线客服管VT1导通,并使继电器Kl吸合工作,触点K1-1闭合,开关S处于自保。此时充电电流流向电池,并开始向电池充电。状态指示灯LED被点亮,表示充电正在进行。 CD4040计数器构成分频器及充电电路。在接通电源的同时,ICl产生的时钟信号输给IC2的⑩脚,IC2开始计数。由于IC2被接成8192:1的分频器,所以,只有在计数脉冲达到8192个时IC2的③脚才会由低电平变为高电平,使VTl截止,Kl停止工作而释放触点K1-1,使其变为断开状态,从而停止了充电。VD2是用来防止电池电流倒流入电路的。
