CW117／CW217／CW317构成的12V恒压充电器

2016-12-28 11:04

关键词：充电器电路 CW117

CW117／CW217／CW317构成的12V恒压充电器

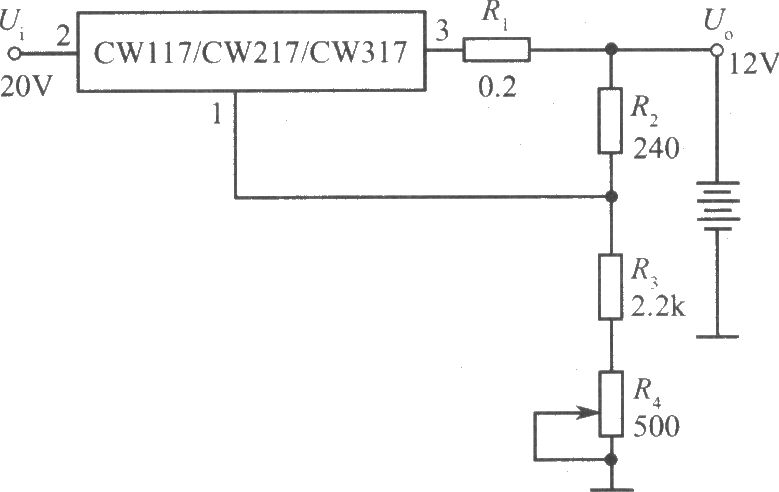

如图是一个12V的恒压充电器。该电路与稳压电源基本电路相同。电阻Rl=0.2Ω，起限流作用，相当于加大了充电器的内阻，可降低充电初始阶段的充电速率，对集成稳压器起过流保护作用。
