CW117/CW217/CW317构成的恒定电流电池充电器

2016-12-28 11:10

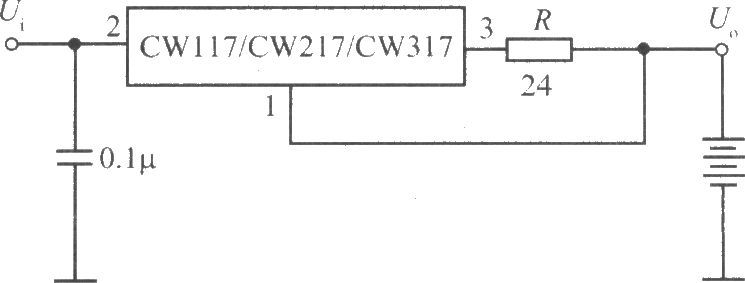

CW117/CW217/CW317构成的恒定电流电池充电器利用三端可调输出电压集成稳压器可以组成多种多样的电池充电器。如图是一个恒定电流电池充电器。该电路与恒流源完全相同,因电阻R为24Ω,所以输出电流Io=1.25/24=52mA,以52mA的恒定电流给电池充电。改变电阻R的数值,即可提供不同的充电电流。
