MAX660构成输出二倍压的应用电路

2017-01-04 10:03

关键词：开关电源电路 MAX660

MAX660构成输出二倍压的应用电路

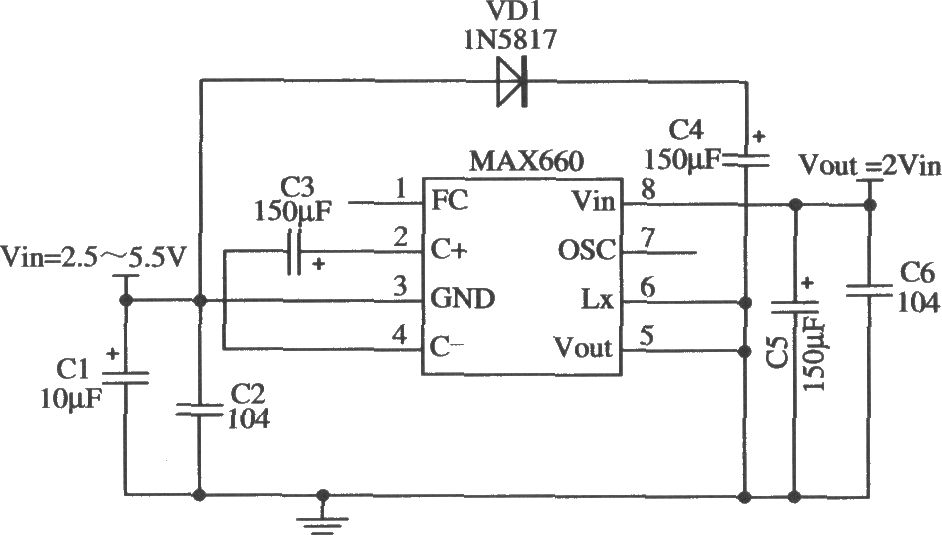

MAX660构成二倍压电路如图所示。在无负载电流时，其输出电压为二倍的输入电压；在有负载电流时，其输出电压将会跌落。图中的二极管VDl应采用肖特基二极管IN5817，而不能用一般的整流二极管。
