可控硅纹波触发式开关稳压电源实用电路

2016-07-05 15:37

关键词：稳压电源电路可控硅

可控硅纹波触发式开关稳压电源实用电路

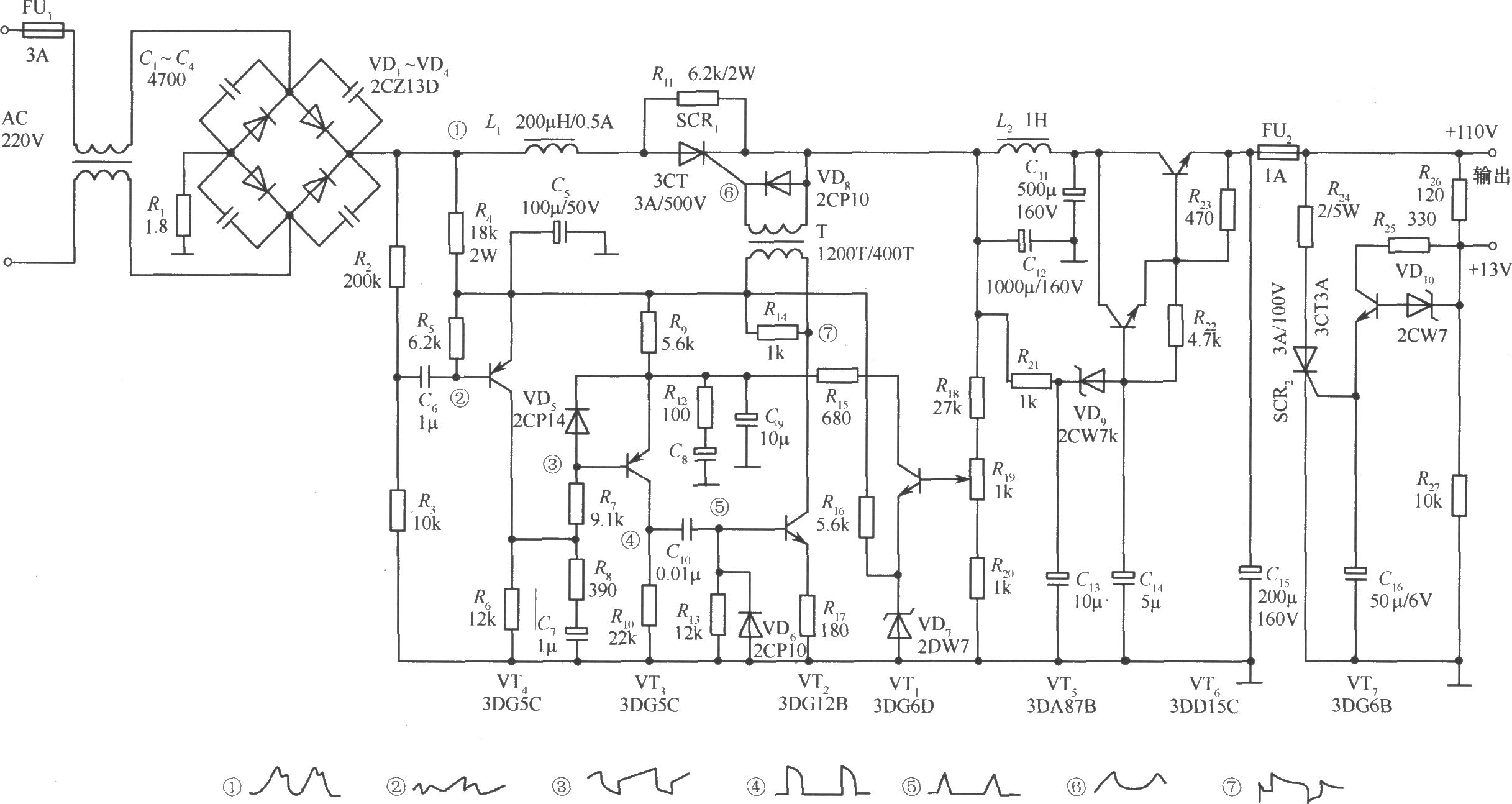

如图所示是可控硅纹波触发式开关稳压电源的一个实用电路。它将整流后的纹波加以整形、放大后，去触发可控硅使其导通。当整流电压的瞬时值降到0V时，可控硅自动关断，用输出电压的变化控制触发脉冲的前沿，便可实现稳压。稳压电路主要由晶体管VT1～VT4、变压器T、可控硅SCR1等组成。
