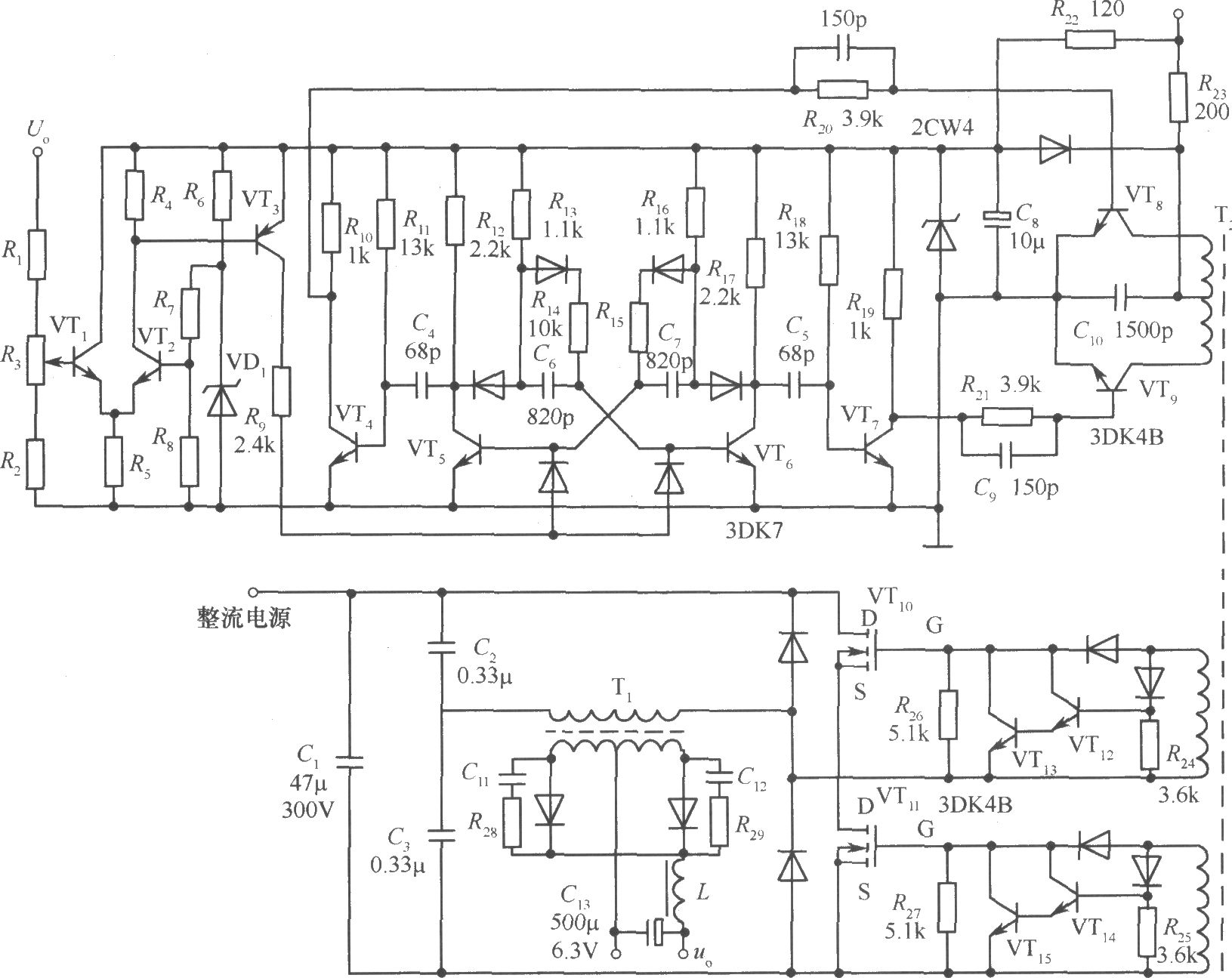

如图所示是一个实用的频率调制式开关稳压电源电路。 其主要技术指标如下： 输出容量：5V，10A； 电压稳定度<1％； 负载稳定度<1％； 转换效率：75％； 输出纹波：25mV(有效值)； 频率调整范围：35～300kHz。 图中，VT5、VR组成脉冲振荡器，由于把基极驱动和定时回路分开了，两者各行其事互不干扰，所以有高的响应速度和很宽的频率调节范围。频率调整是通过与输出电压相联系的由VTl、VT2、VT3组成的比较放大器来完成的。输出脉宽由R11～R18、C4～C5时间常数决定，固定不变，约为0.9μs。
