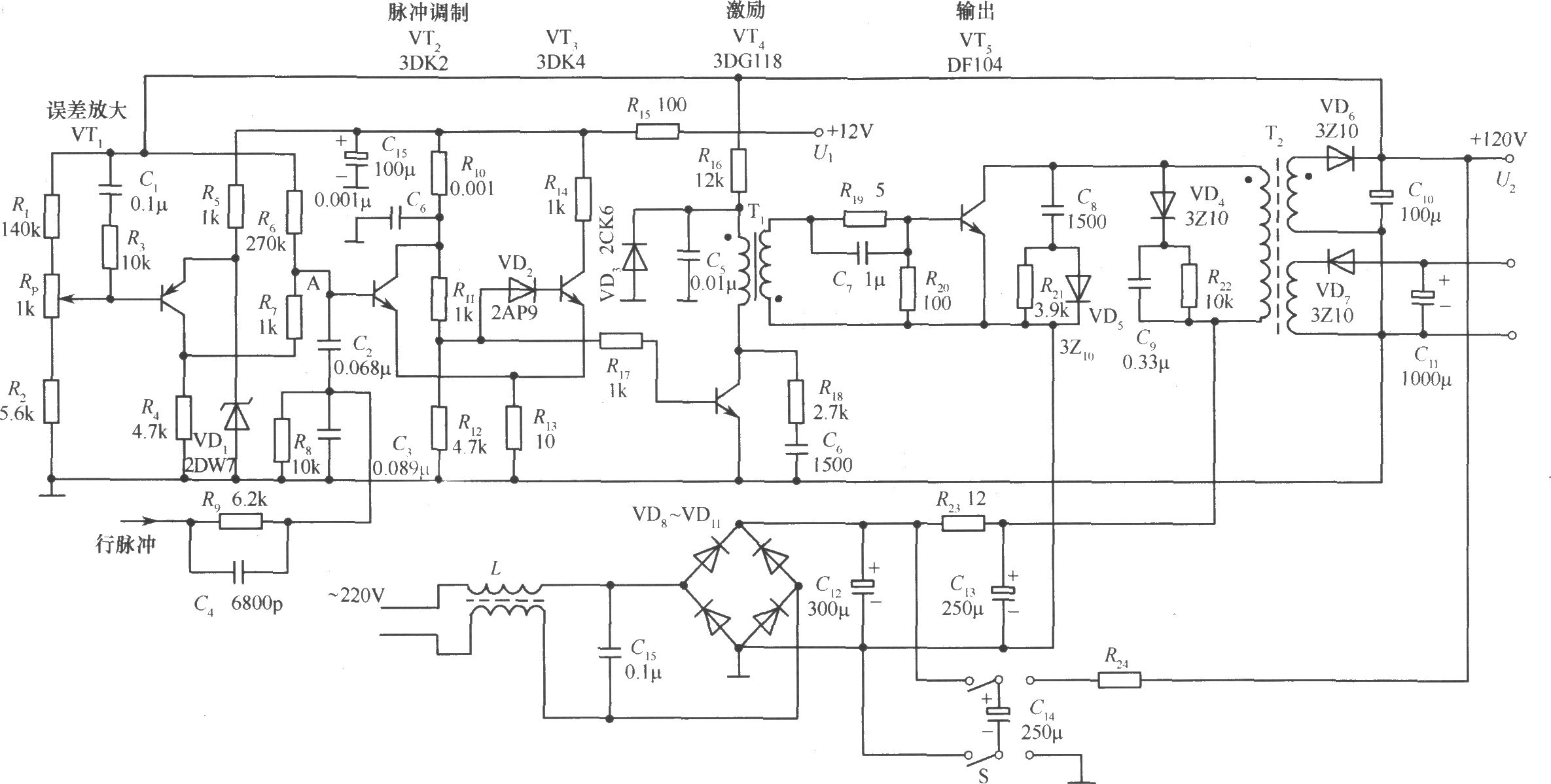

输入与输出隔离的开关电源一般有三种形式，即变压器隔离、光电耦合隔离及取样与输出分开隔离。如图所示的开关稳压电源采用两个变压器进行隔离。取样电路R1、RP、R2直接接在电源的输出端，从120V输出电压中按一定比例取样加在误差放大管VT1的基极。该电压与由VD1、R5提供的基准电压比较放大后，由VT1集电极输出误差电压，经R7直接耦合给由施密特触发器VT2、VT3组成的脉宽调制电路变成脉冲，通过激励管VT4放大后，经过具有隔离作用的变压器Tl耦合给开关管VT5，因而实现了误差放大器与开关输出级的隔离。变压器T2又把直流输出端与开关管VT5隔开，实现了除开关输出级以外的全部隔离，隔离效果很好，但是要多用一只变压器T1。
