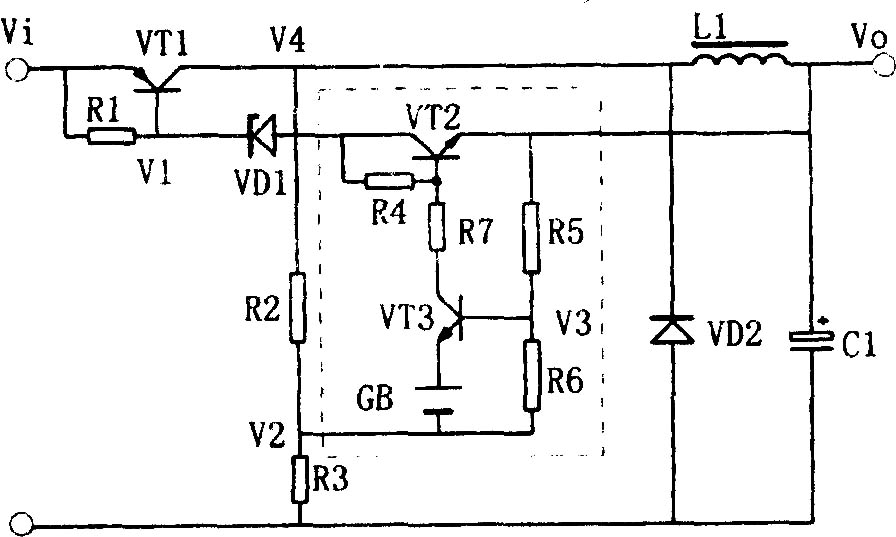

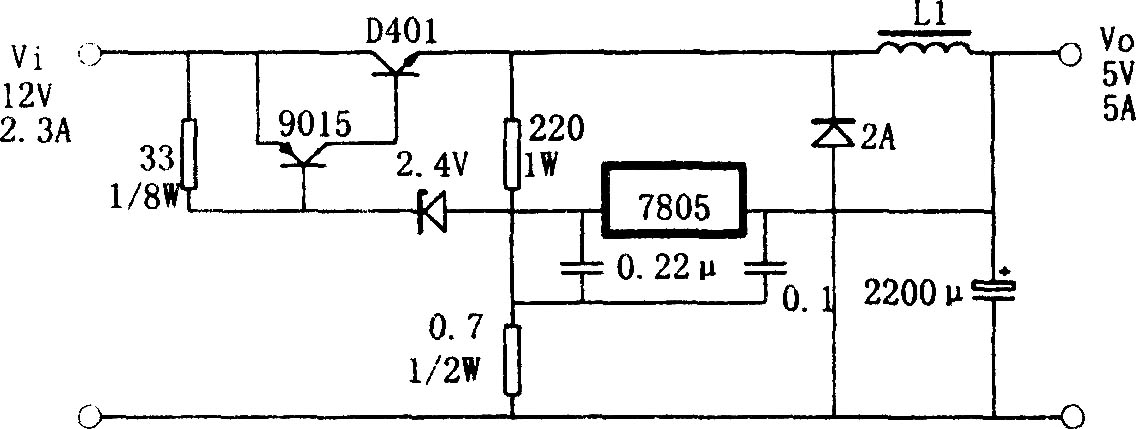

如图所示为用三端稳压器制作的开关型稳压电源的具体电路。其工作原理可以通过等效电路图来理解。由于某种原因,输出电压V0略有下降,其在R5和R6上的分压V3也随之下降,经VT3放大,Ic3减小,Ic2增大,即流过R1和VD1的电流增加,V1下降,导致Ic1增大,V4上升,V4经R2和R3的分压,V2也随着上升,相对来说又致使V3下降……此过程是一个正反馈连锁反应,最后结果VT1、VT2强烈导通,VT3截止,Ic1对L1及C1充电,逐渐使Vo上升,Vo的上升又将引起一系列正反馈连锁反应,经过很短时间,Vo便上升到使VT3导通,VT1、VT2截止。L1上存储的电流通过负载及续流二极管VD2释放,使V4下降至零。当然Vo也慢慢下降直到第二次翻转,即完成自激振荡的一个周期。整个电路周而复始地工作于开关状态。 开关型稳压电源等效电路:
