MC3406A升降压DC—DC集成变换器

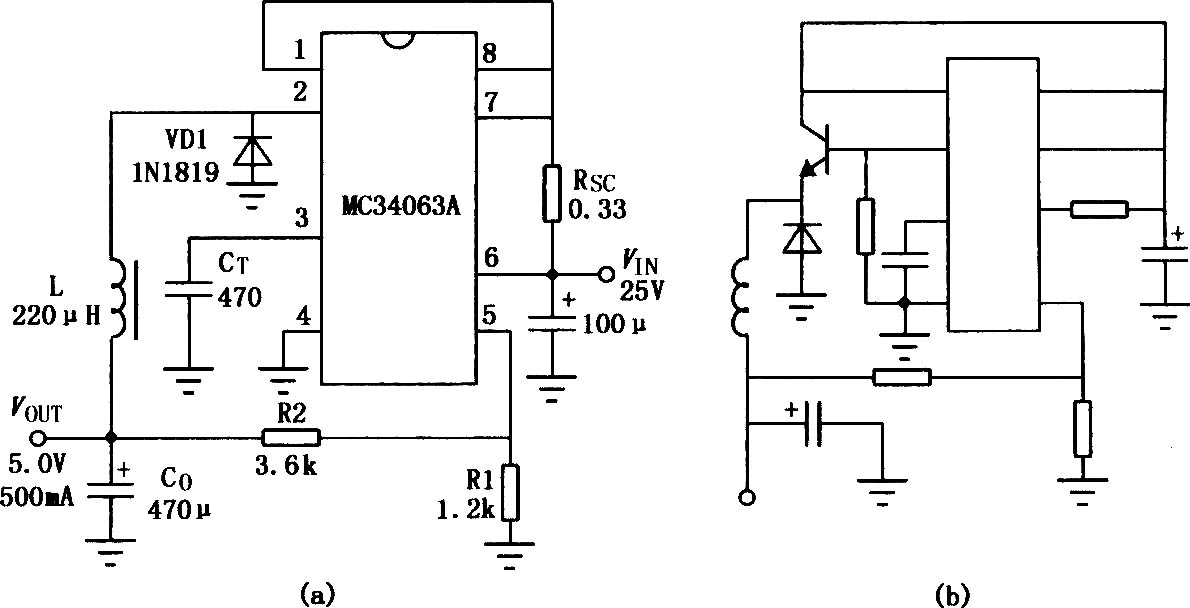

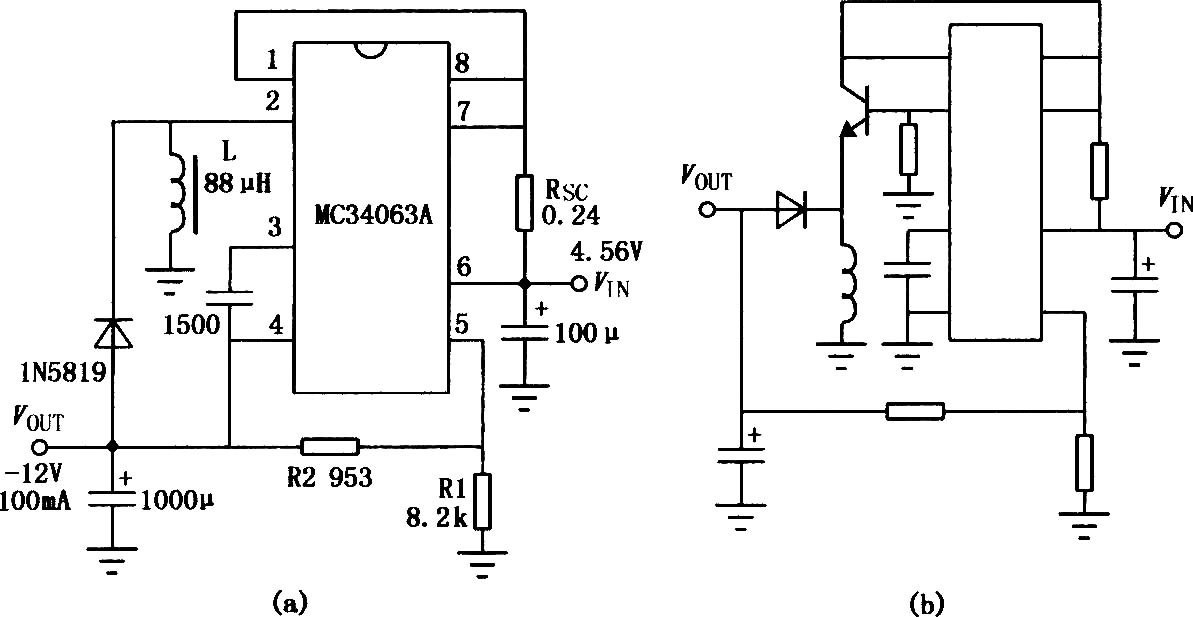

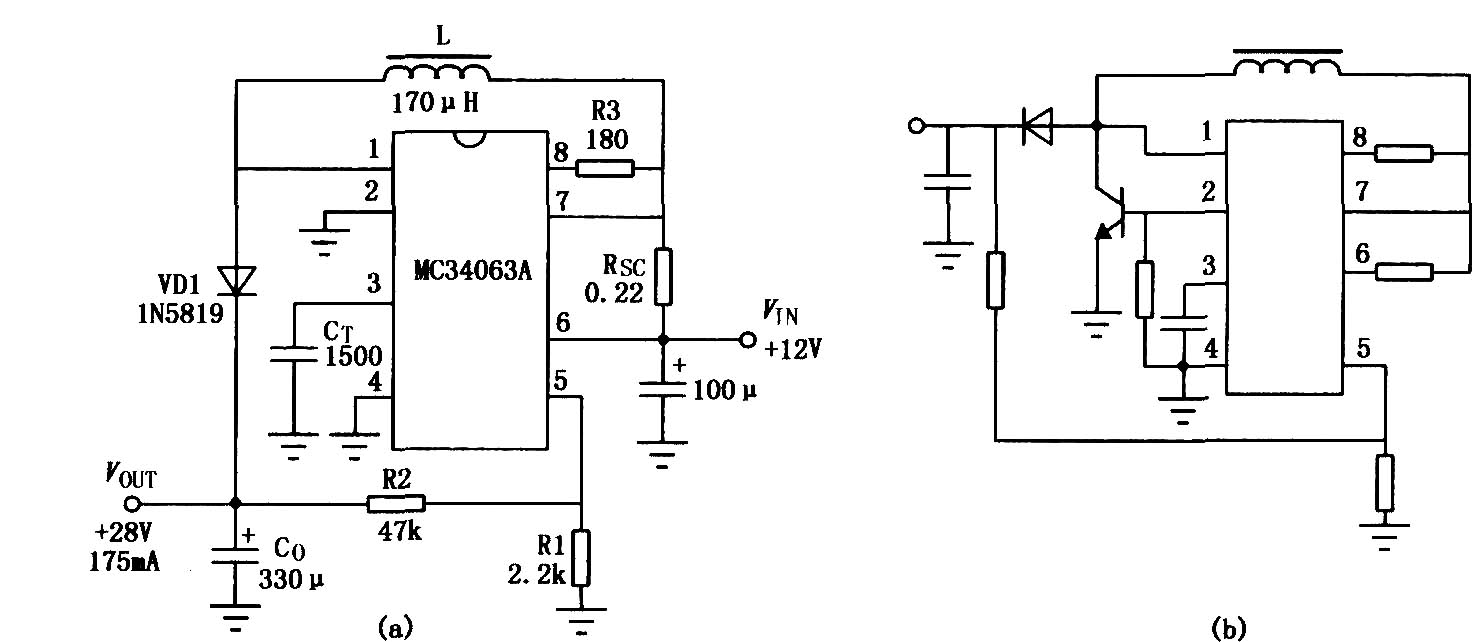

MC3406A是一种新型单片升降压DC-DC变换器集成电路，其输入电压为3～40V，输出电压可调，输出开关电流可至l．5A，并有温度补偿参考电压源，有电流限制功能。该集成电路只需配用少量外部元件，就能组成升压、降压、电压反转型DC-DC变换器，可广泛应用于各种便携式仪器、仪表等设备。 MC3406A用作升压式DC-I)C变换器电路： 用作降压式DC—DC变换器： 用作反转式DC-DC变换器：
