由MIC5158与一些其他器件构成的5V输入、3.3V／10A输出并且具有短路保护

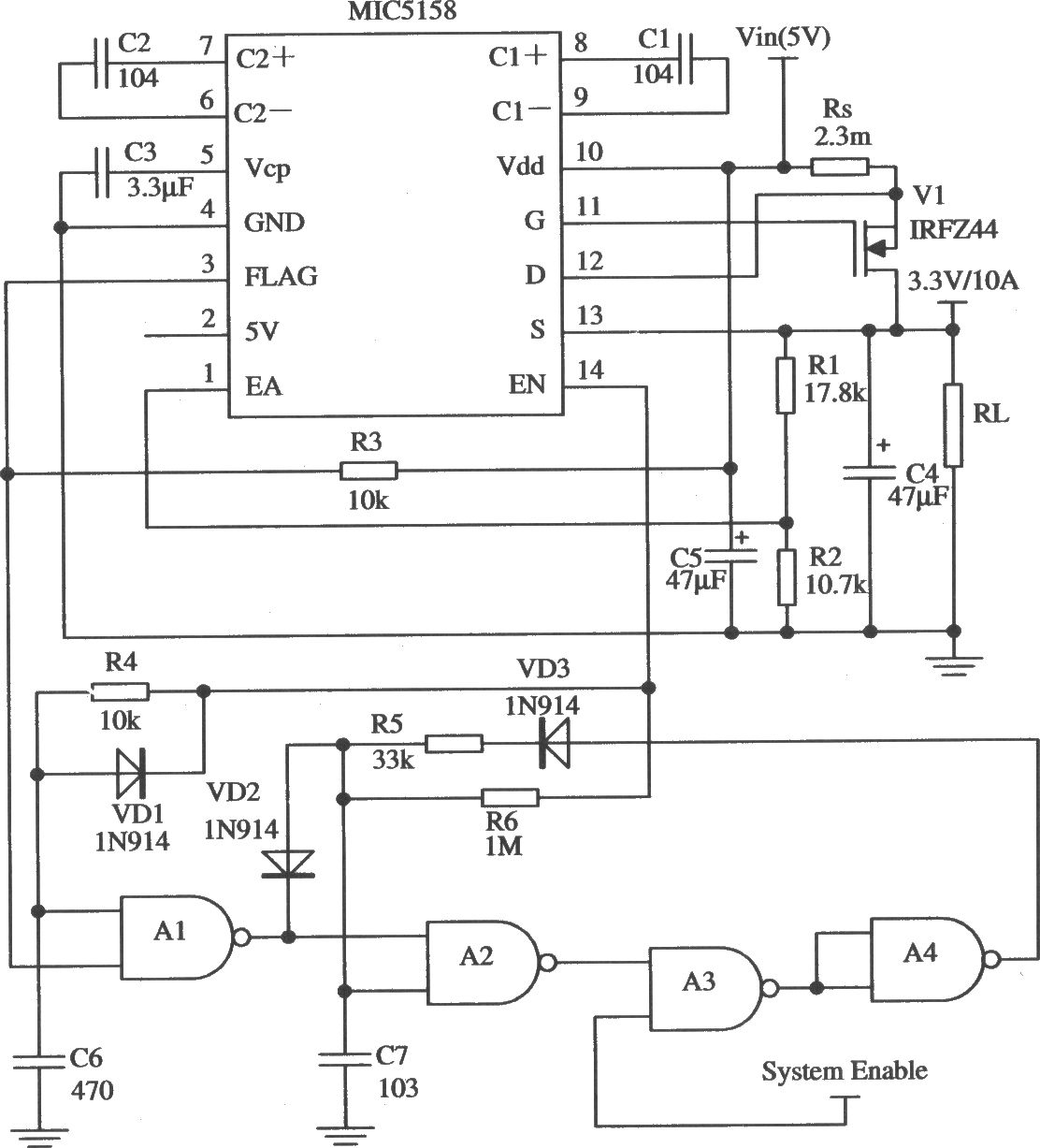

由MIC5158与一些其他元器件构成的5 V输入、3.3 V／10 A输出，并且具有短路保护功能的线性稳压器电路如图所示。该电路中若输入电压Vin=5 V时，外加的N沟道MOSFET管就选IR244；若输入电压Vin>5 V时，外加的N沟道MOSFET管就选IR644。MIC5158的13脚S端到地之间外加一只47μF的滤波电容，可以改善由于负载的变化而引起的波动。
