由MIC5158构成的不间断电源电路

2017-01-16 14:44

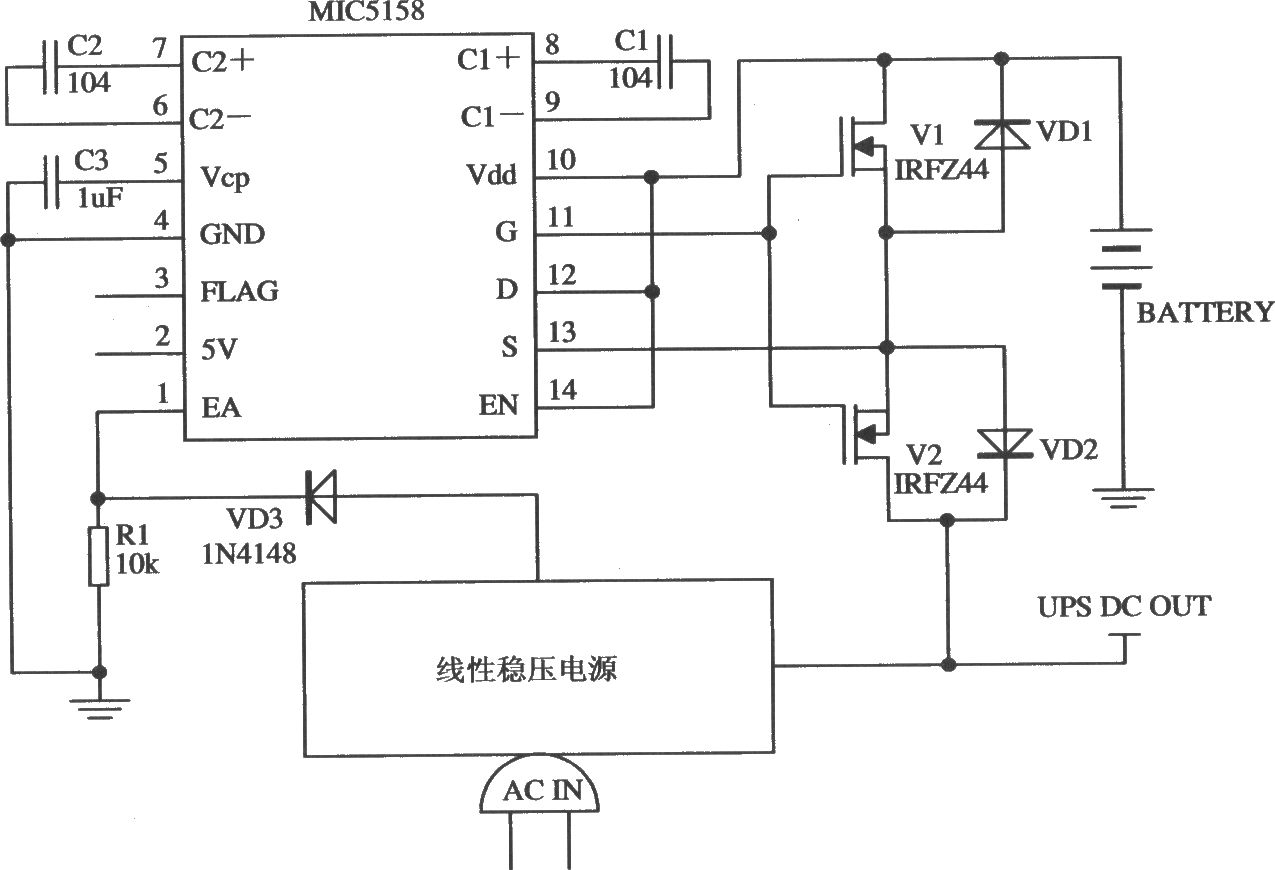

由MIC5158构成的不间断电源电路由MIC5158构成的不间断电源电路如图所示。该电路使用MIC5158来控制两个N沟道MOSFET管作为开关而形成不间断电源。两个N沟道MOSFET管的源极与源极相连,从而防止了电流流过集成在它们自己内部的二极管。这样构成的低压差稳压器能够快速控制电池开关。交流网线监视器的最关键的功能是确保当电池还在线工作的时候,输出电压要在所设计的极限电压之下。
