W723的输出负电压的应用电路

2017-01-16 15:00

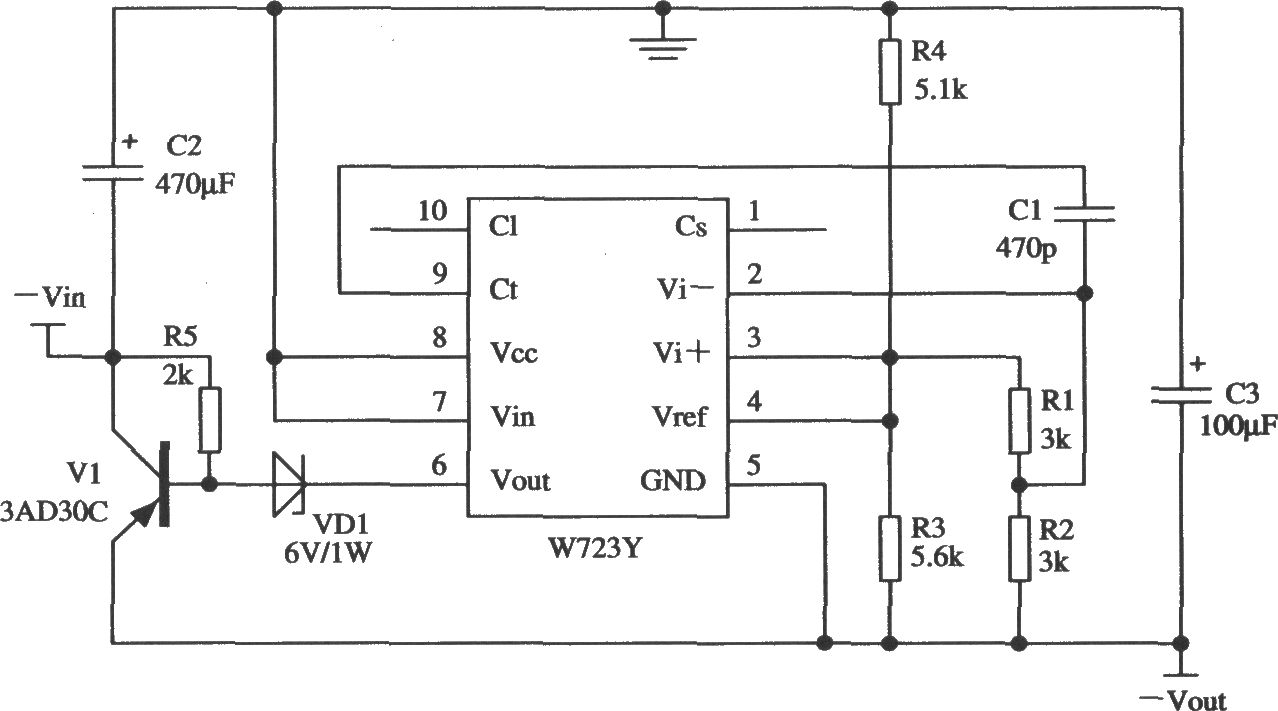

W723的输出负电压的应用电路如图所示是用W723多端可调式正集成稳压器组成的负电压输出应用电路。图示电路加上了一只锗大功率三极管,稳压器输出端接入稳压二极管,其稳压值在6~7 V之间,电压的高低和锗大功率三极管的耐压值有关。适当调整电阻阻值,可调节输出电压值。防振电容的值可在100 pF~0.047μF之间选择。接在be之间的电阻R5,阻值为2 kΩ,其作用是保证启动。
