由W723组成的开关稳压器应用电路

2017-01-16 15:02

关键词：稳压电源电路 W723

由W723组成的开关稳压器应用电路

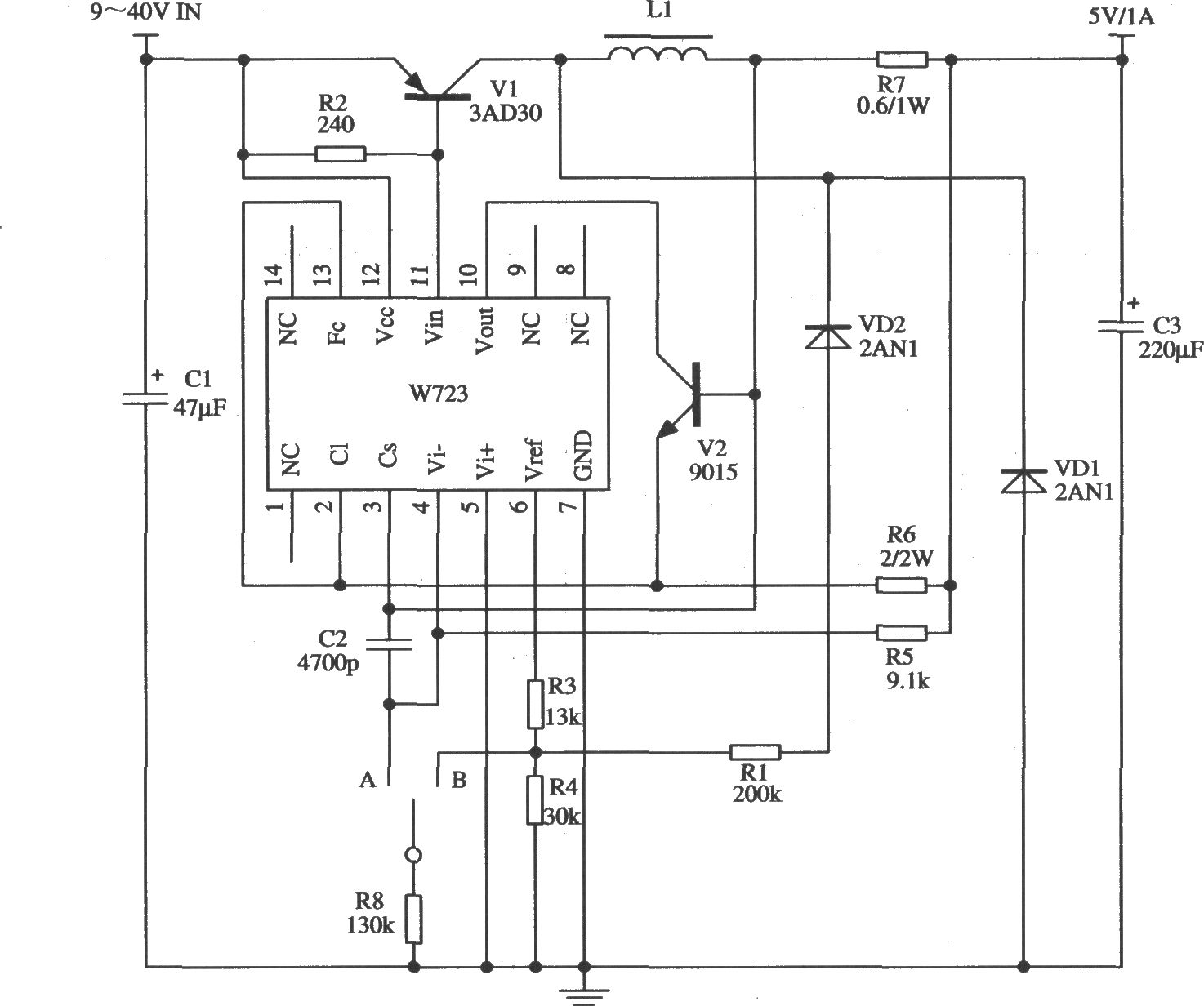

如图所示是用W723多端可调式正集成稳压器组成的开关稳压器电路，其额定输出电流为0.5 A。实际上它的输出电流范围为150 mA～1A，输入电压范围为9.5～40 V，具有短路和过负荷保护功能，效率高于71％。
