用W78××集成稳压器和NPN型功率管组成的扩大电流的应用电路

2017-01-16 15:26

关键词：电源电路电路 W78

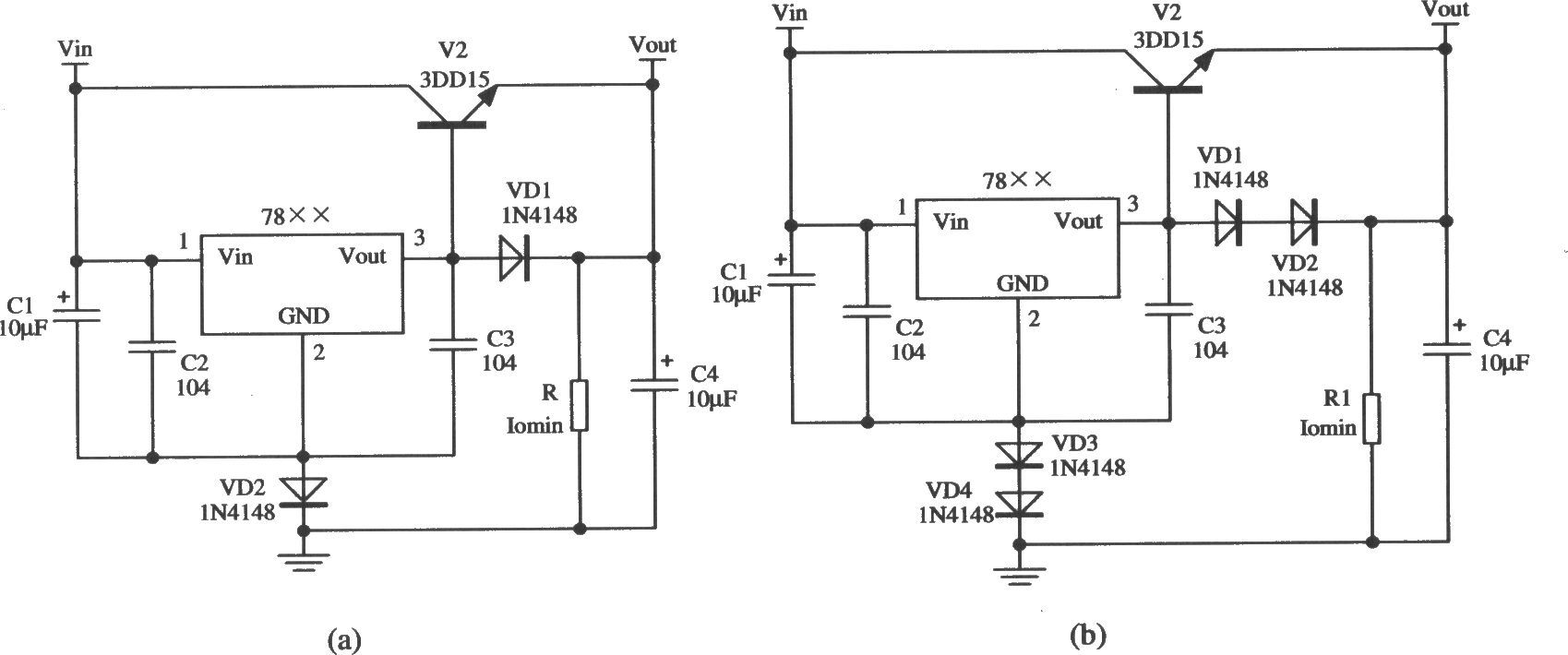

如图所示是用W78××集成稳压器和NPN型功率管组成的扩大电流的应用电路。W78××正集成稳压器的最大负载电流为1.5 A，扩大电流需用NPN型功率管。图(a)所示电路采用NPN型管来扩大电流的应用。它利用二极管VDl的正向压降使NPN型管3DDl5导通，从而让输出电流经3DDl5输出。图(b)所示为带保护的扩大电流输出的应用电路。
