由W7805够车工内的输出电压0.5～10V连续可调的应用电路

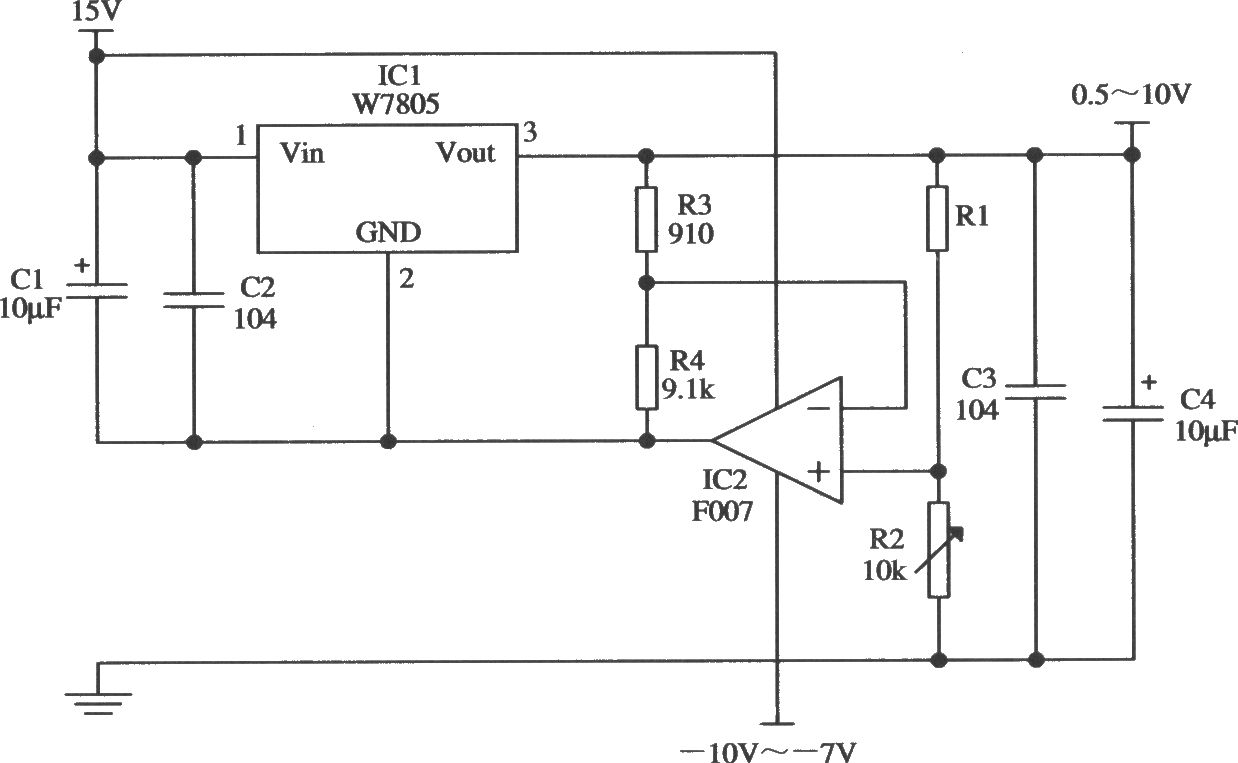

如图所示的电路是采用W7805 正集成稳压器和F007运算放大器组成的输出电压0.5～10 V连续可调的直流稳压器应用电路。图示电路中为了使稳压器输出电压下调，需要将运算放大器负电源端接到-l0～-7.0 V的电位上。另外，运算放大器输出电压不能全反馈，而要经过电阻R3和R4分压，然后再接到运放的反相输入端。这样，W7805的输出电压变为： ，如果选取Rl R2=R3 R4(图中为10kΩ)，则有： 。如果电位器处于中心位置，则R1=5kΩ，这时输出电压为： 。
