由Wll7／W217／W317构成的输出电压0～30V连续可调的应用电路

2017-01-16 15:40

关键词：稳压电源电路 Wll7

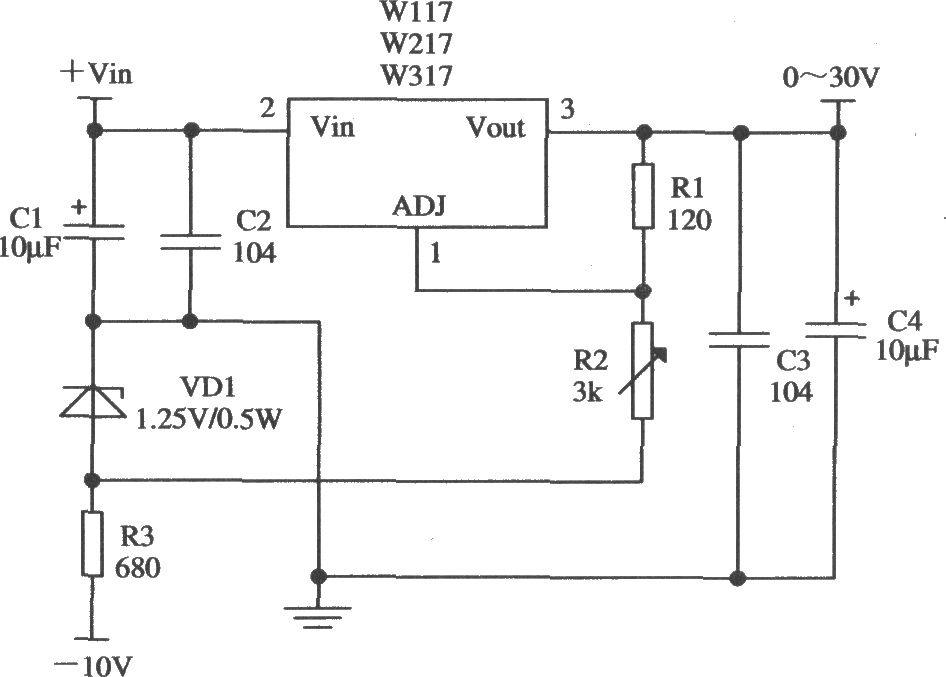

如图所示是用W317三端可调式正集成稳压器组成的输出电压0～30V连续可调的应用电路。当负载为零时，输出电压为1．25 V；增大R2值，输出电压升高。如要实现从0 V起调，则要加一组负电源。图示电路中加了一个负电源输入端，同时用了一只1．25 V的稳压二极管(CJ113)，R2一端接在负压点，形成对地为-1．25 V的负压，负载仍接在稳压器输出端与地之间，这时输出电压就可以从0 V开始起调了。
