由Wll7／W217／W317构成的恒流源电路

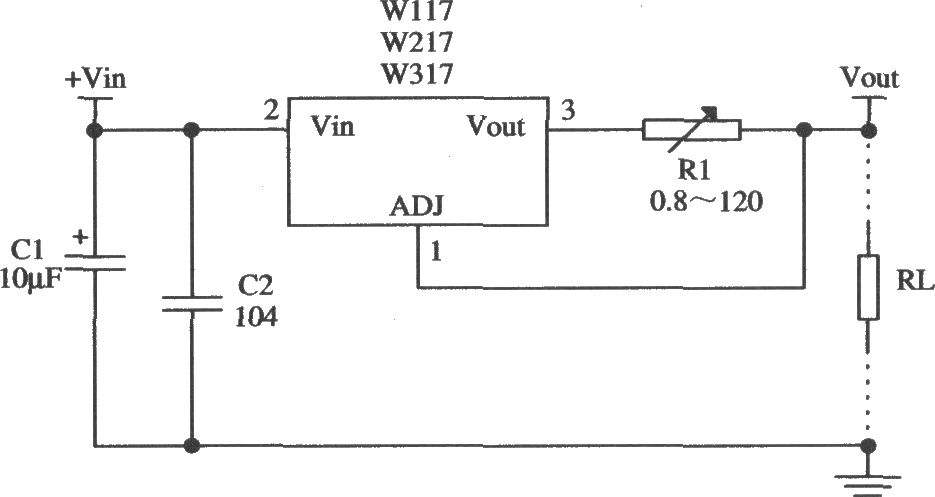

如图所示的是用W317三端可调式正集成稳压器组成的恒流源应用电路。图示电路是将负载放在基本电路中R2的位置，这样负载就得到一个恒定电流，调节Rl，即可改变输出的恒流电流值。图中电阻的最大值是240Ω(此时的恒流值为l．25 V／240Ω=5 mA)，最小值是0．8 Ω(此时的恒流值为1．25 V／0．8 Q≈1．56 A)。固定Rl的值，即可得到固定的恒流源。
