W1511的扩大输出电流的应用电路

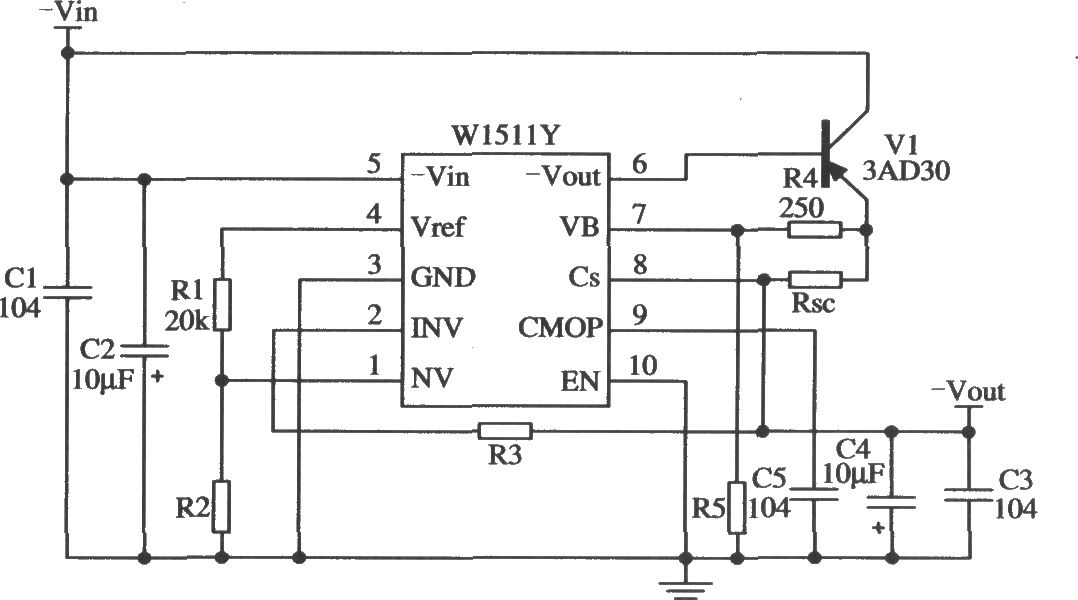

如图所示是用Wl511Y多端可调负集成稳压器组成的扩大电流的应用电路。这个电路是采用外接功率三极管的方法来扩大电流应用，也可用小功率PNP管与大功率NPN管复合成PNP大功率管的方法来扩大电流应用。限流电阻Rsc根据下式计算(减流型保护)： 。如设输出工作电流Iout为2 A，则： 。减流型保护外接电阻 。一般R5可用电位器进行调节。当扩大电流应用时，输入滤波电容应增大，可取500pF左右。
