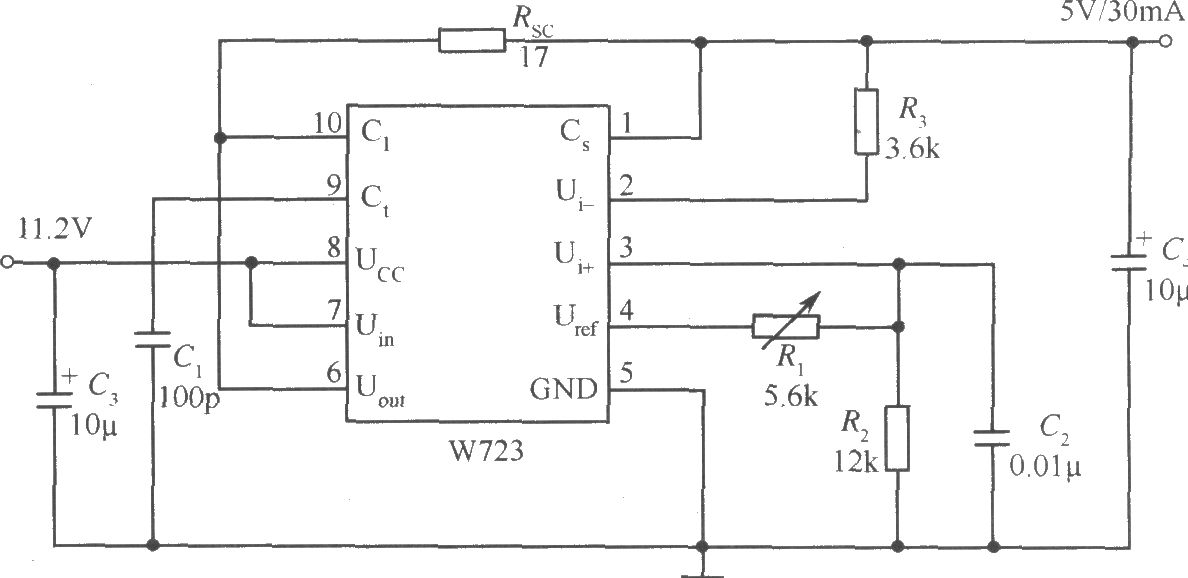

如图所示的是采用W723可调式正集成稳压器组成的输出电压比基准电压低的应用电路，输出电压可在2～7V之间连续调节。它的特点是通过改变电阻R1和R2的分压比来改变输入到同相端的基准电压，从而达到改变输出电压的目的。取样电阻的阻值范围应为10kΩ<(R1十R2)<100kΩ。R3的作用是取得稳压器内部差分放大器的两个输入端的平衡，减小温漂，其阻值应为R3=R1∥R2。C1是频率补偿电容，其容量一般在100pF～0.047μF之间。C2的作用是减小基准电压的噪声，其容量应在0.1μF以下。Rsc是限流电阻，它可由下式来决定： Rsc=Ube/ILmax=0.6/[0.03×(1 20%)]=16.6Ω。 式中：Ube是W723稳压器内部保护管的be结开始导通时的阈值电压；ILmax为W723稳压器的最大输出电流，其值比正常工作电流大20％～40％。
