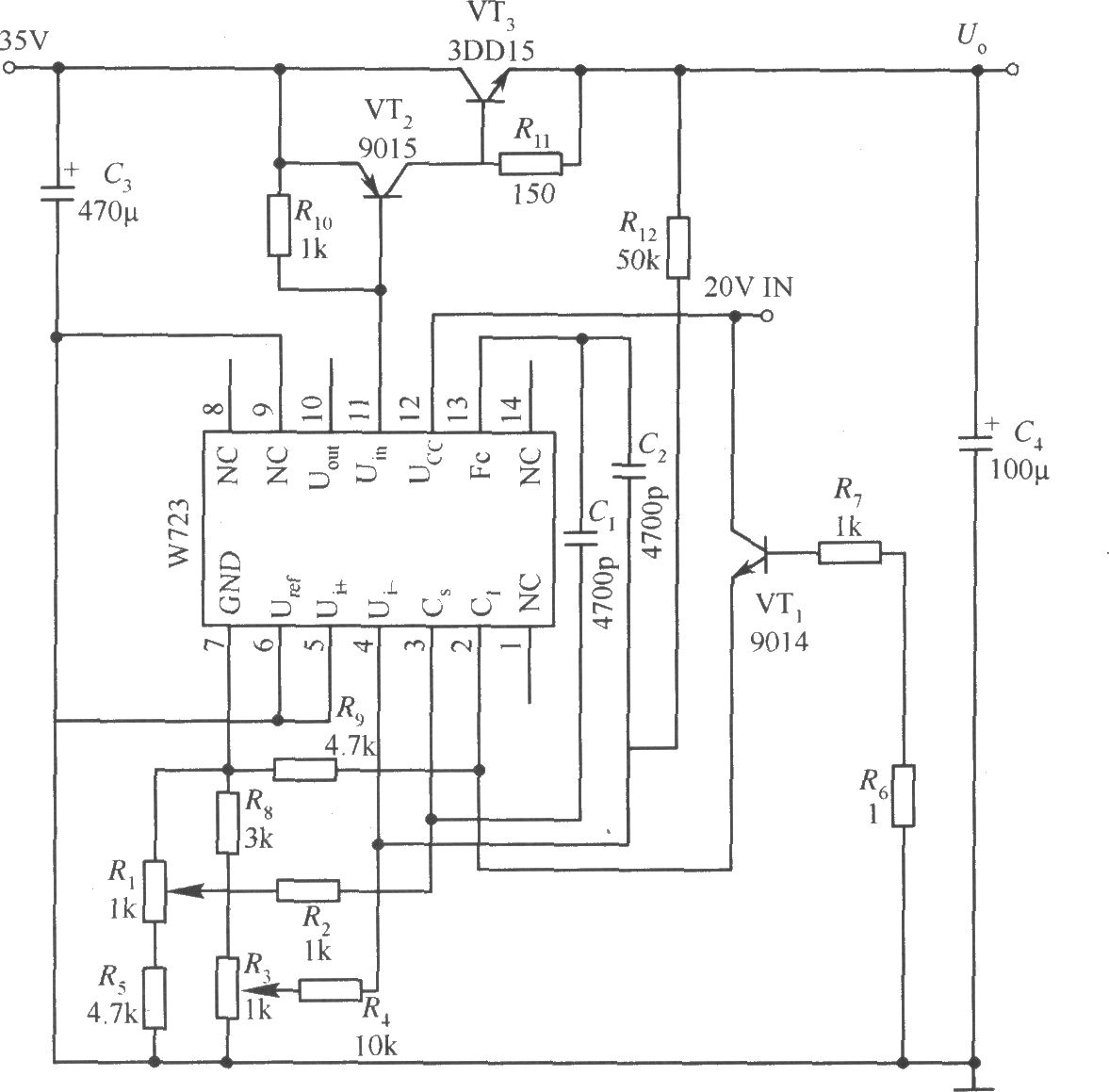

如图所示是用W723多端可调式正集成稳压器组成的可调电压、电流的应用电路。输出电压Uo=0～25V，输出电流Io=0～1A。工作在电压型状态时，稳定性为0.05％；工作在电流型状态时，稳定性为0.2％。集成稳压器的Ui端是内部共射极驱动器的输出晶体管集电极，用以控制串联调整管VT2、VT3电流控制是由晶体三极管VT1和W723内部限流晶体管构成差分放大器来完成。当处于电流型运用时，晶体三极管VTl导通，随着输出电流的增加，电阻R5上的电压降增加，当它等于电位器R1中心端的电压时，输出电流不变，故R1可调节电流大小。电阻R6的值是根据W723内部放大器最大输出电流(约1mA)而选定的。电容C1、C2用来提高W723闭环增益的稳定性。
