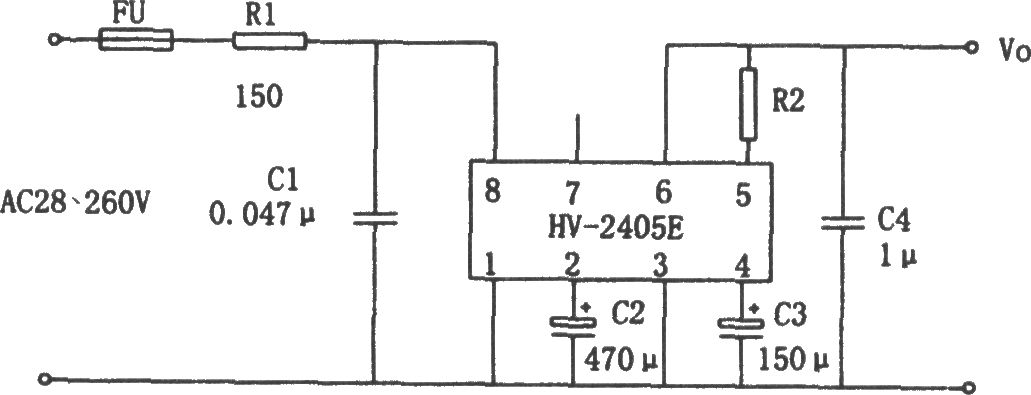

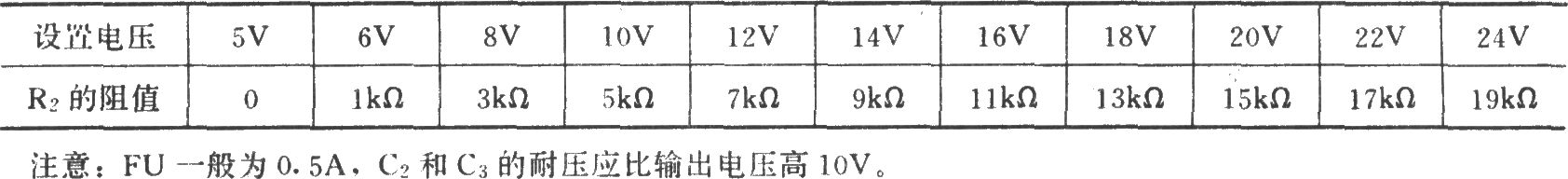

如图所示为由HV-2405组成的交流市电供电的低压直流稳压电源。HV-2405是一种能产生5～24V、50mA稳定的直流电压的单片开关电源芯片。它只需极少的外围元件，就可代替一个变压器，一个整流器和一个稳压器。这种芯片采用HARRIS的最新高压介质隔离工艺制造．可使开关电路仅从交流端吸收负载所需的电流，为小功率负载供电。 其工作过程在芯片内部分两个阶段完成，首先预调整单元将一个大电容(C2)通过芯片内电子开关接到交流端。将其充到输出电压为6V的电平．然后开关关断，C2上电平保持，直到下一个循环开始。第二步，C2上的电荷通过调整稳压单元向负载提供直流电流。为保证连续供电，大电容C2每个周期都要刷新一次。该电路工作条件：(1)输入电压交流100～260V；(2)输入频率48～440Hz。输出电压设置：⑤和⑥脚短路为标准 5V输出；在⑤和⑥脚并接一只电阻可产生高于5V的输出电压。VOUT为要设姓的输出电压，R为⑤和⑥脚并接的电阻(kΩ)，下表供参考。
