固定式三端稳压器输出电压可调电路

2017-02-08 11:06

固定式三端稳压器输出电压可调电路图

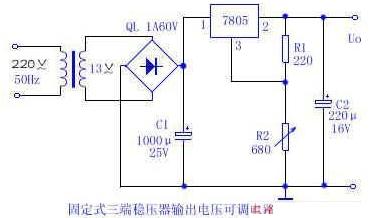

用固定式三端集成稳压电路7805设计制作连续可调直流稳压的实际电路如图所示,图中R1取220Ω,R2取680Ω主要用来调整输出电压。输出电压Uo≈Uxx(1+R2/R1),该电路可在5~12V稳压范围内实现输出电压连续可调。

2009513182241555

固定式三端稳压器输出电压可调电路

由该电路实践证明:(1)R1为固定电阻值,改变电阻R2的阻值就可获得连续可调的输出电压,输出电压Uo近似值等于Uxx(1+R2/R1)。(2)最高输出电压受稳压器最大输入电压及最小输入输出压差的限制,该固定式三端集成稳压集成电路7805最大输入电压为35V,输入输出差要保持2V以上,因此该电路中由于稳压器的直流输入电压为+14V,所以该电路的输出最大值为+12V。(3)实验表明,在稳压器的稳压范围内,其稳压精度可达±0.03。
