CW117／CW217／CW317构成的标准恒流源电路

2017-02-10 14:37

关键词：稳压电源电路 CW117

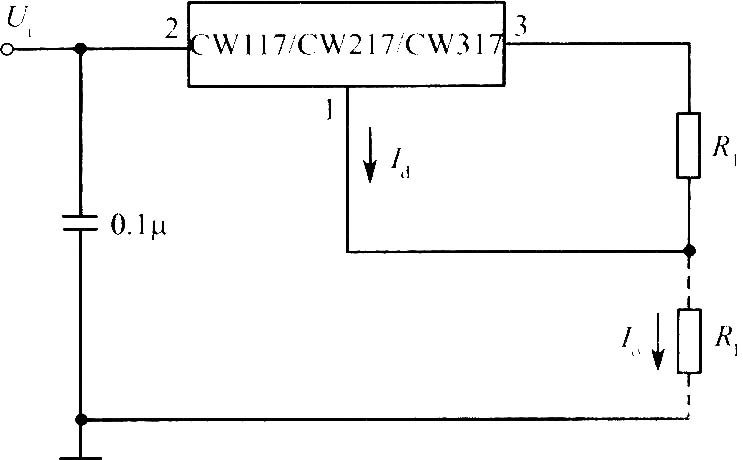

三端可调输出电压集成稳压器的基准电压较低(1.25V)，维持输出电压稳定的能力很强。另外，调整端电流非常小，仅有50μA左右，并且又极其稳定，只有0.5μA的变化。因此，可以用它组装成电流恒定且效率较高的恒流源电路。如图为一个标准的恒流源电路。输出电流为：Io=Id 1.25/R1。由于Id较小，可近似认为Io=1.25/R1。
