CW117／CW217／CW317构成的恒压／恒流电源的原理图

2017-02-10 14:50

关键词：稳压电源电路 CW117

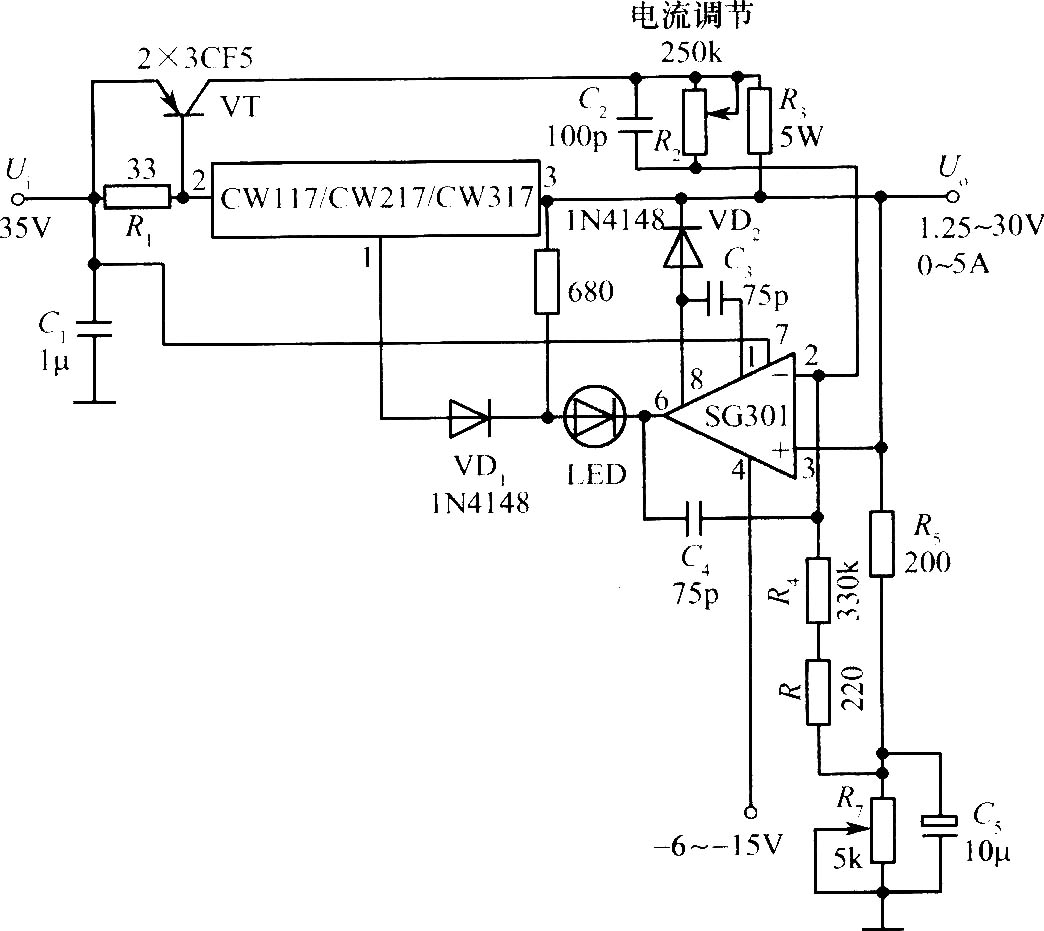

CW117／CW217／CW317构成的恒压／恒流电源的原理图

如图是一个恒压／匣流电源的原理图。它由扩展电流、恒压和恒流三部分组成。两只功率晶体管3CF5并联作为扩流管；电阻R3是限流电阻；R2是电流调节电位器；R是电压调节电位器。该电源的工作原理与大电流集成稳压电源和恒流源相同，可提供1.25～30V的稳压输出和0～5A的恒流输出。
