用门电路组成的倍压升压电路(CD4069)
2017-02-13 11:19
关键词:
电源电路
电路
CD4069

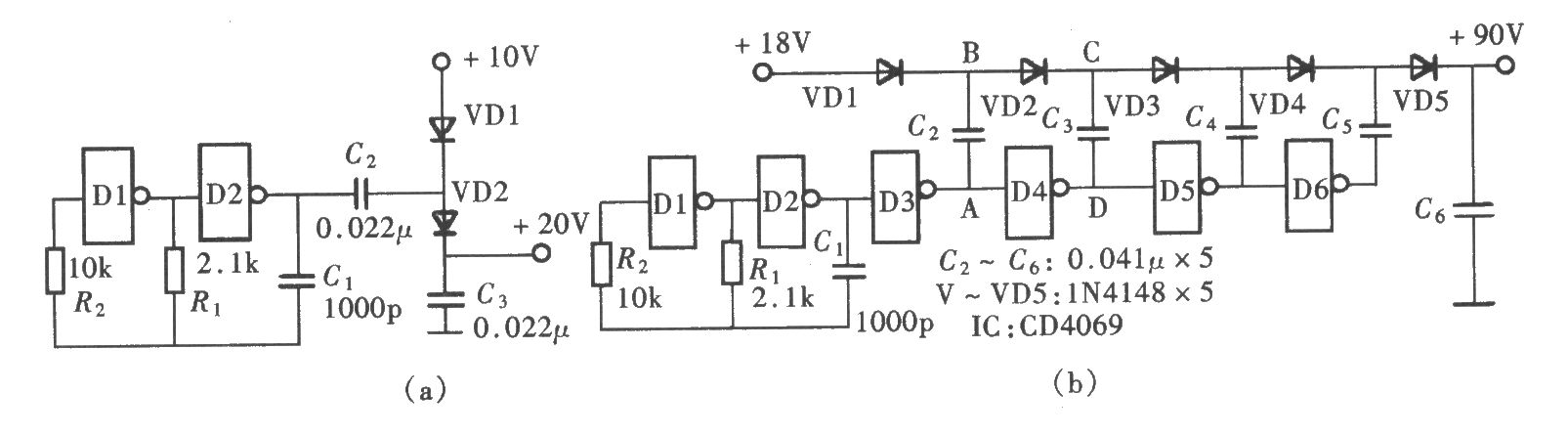

利用门电路组成的倍压升压电路,可以为某些电子设备提供所需要的高压工作电源。该电源虽然输出电流不够大,但对某些只需足够高的电压而不需较大电流的电路来说,是一种经济而方便的电源。这种电源的电路组成如图所示。
(a)为倍压电路;(b)为5倍压电路。
