电子式倍压升压电路

2017-02-13 11:22

关键词：电源电路电路倍压升压

电子式倍压升压电路

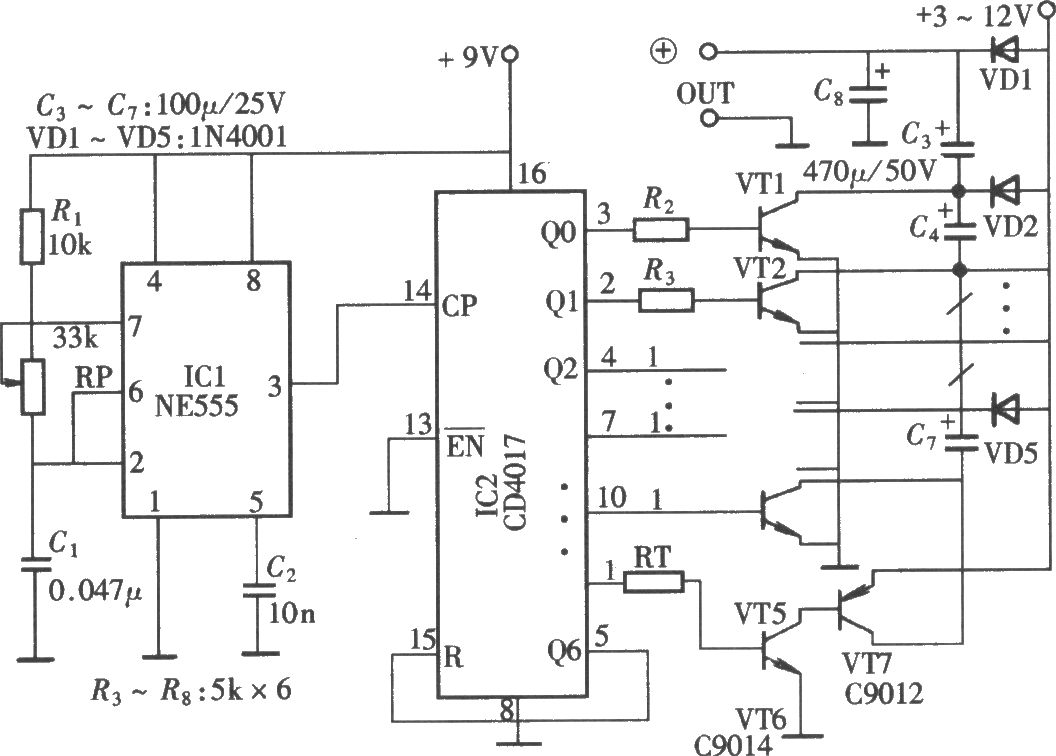

电子式倍压、升压电路在某些便携式电子仪器中有着独特的优点，这是由于它省去了通常升压电路中所用的升压变压器，用集成电路和电容器取而代之。这就可减轻仪器的重量，也可提高电源的变换效率，电路组成如图所示。该电路由脉冲振荡器、脉冲分配器、晶体管开关电路、储能电容器和隔离二极管组成。
