开关整流器基本构成框图

2017-02-13 14:43

关键词：电源电路电路开关整流器

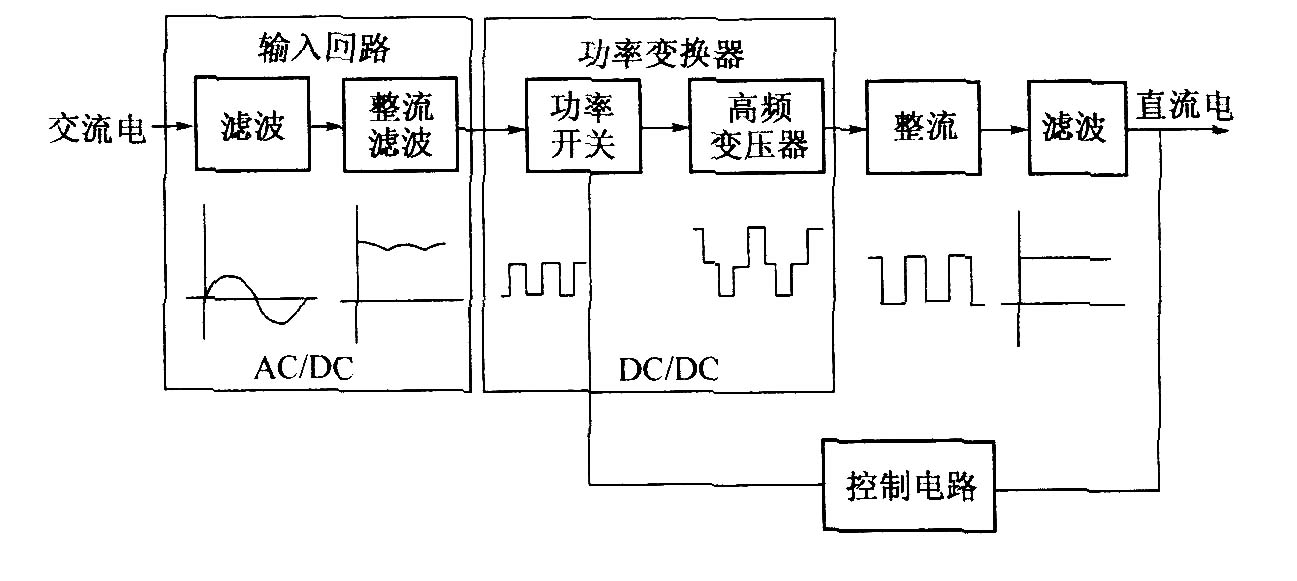

开关整流器基本构成框图

开关整流器主要由4个部分组成：输入回路、功率变换器、整流滤波电路和控制电路，如图所示。输入回路将交流输入电压整流滤波变为较为平坦的高压直流电压，经功率变换器将其转换为高频脉冲电压，再经整流滤波电路将高频脉冲电压转换为稳定的直流电压，输出给负载。控制电路的作用是保证输出直流电压的稳定和可调。
