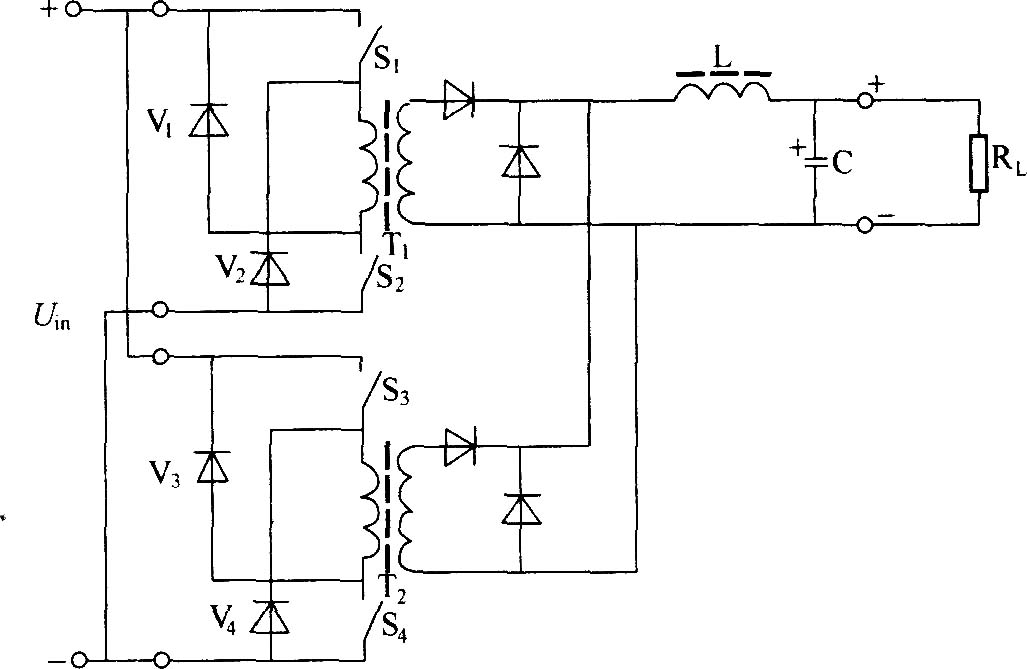

当需要较大的输出功率时，一般采取电压叠加的双正激式变换电路，如图所示。电路特点:
(1)两个正激式变换电路并联，T1和T2反相180o驱动，功率增大一倍，输出频率增加一倍，纹波及动态响应得到改善；
(2)S1、S2串联(S3、S4串联)，开关管耐压减半；
(3)取消了反馈线圈，V1、V2、VpV4均为馈能路径，降低了变
压器的制作工艺等要求；
(4)具有死区限制特性，两部分电路不存在共态导通问题，可靠性较高。
特性分析：
正激：导通时输入馈电给负载，截止时L供电给负载。
耐压：单管正激，开关管最大电压为2Uin。
双管正激：开关管最大电压为Uin。
变压器：变压器利用率不高(仅使用磁滞回线第一象限)，工艺制作上要加馈能线圈。
用途：由于双管正激并联电路具有输出功率大，输出方波频率加倍，易于滤波，开关管耐压减半(约为输入电压Ui。)，因此广泛应用于大功率变换电路中，被认为是目前可靠性较高，制造不复杂的主要电路一．
