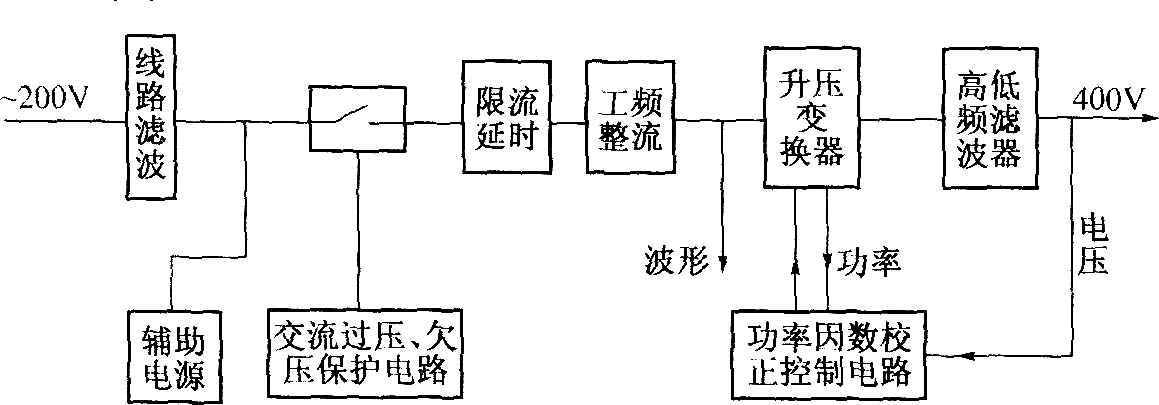

DZW75-48/50(50II)功率因数补偿原理图：

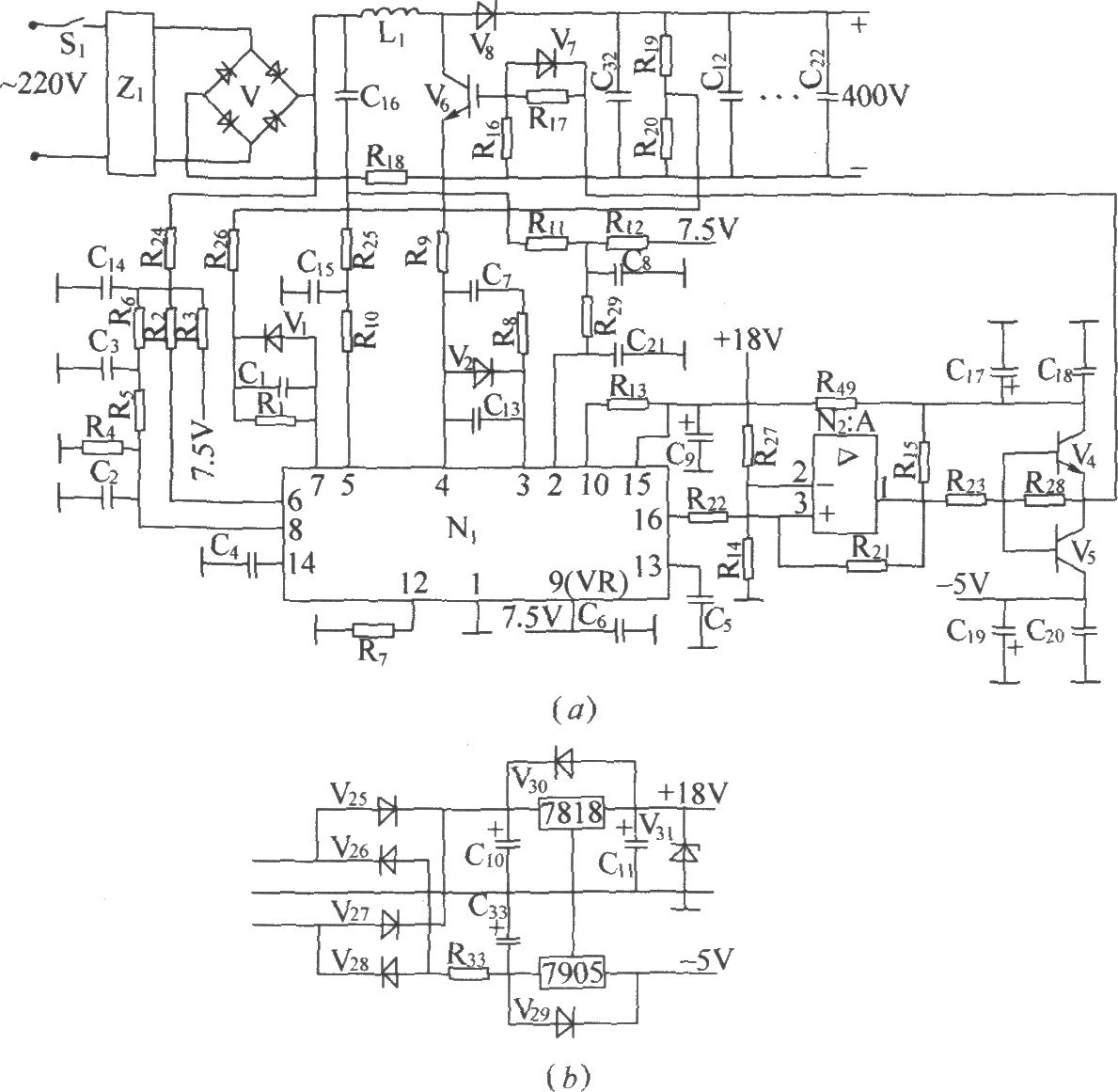

DZW75-48/50(50II)功率因数补偿电路：
如图所示，(a)为补偿电路，(b)为辅助电源。它主要由N1，功率因数校正控制模块和一些配套电路所组成。N1内部由一个锯齿波发生器、脉宽调制器及多种比较器电路等构成，锯齿波发生器通过外接电容、电阻决定其工作频率。本机使其输出脉冲的频率工作在50kHz，而输出脉冲的宽度则由综合比较处理后的误差电压来决定。它有3个取样比较电路。输出电压取样由输出端的R19和R20的分压值经R16送到N1的11脚，经V1送到N1的7脚；功率和电流波形取样，从串联在开关回路中的小电阻R18上取得，经过电阻、电容网路分别送到N1的2、3、4、5脚；基准100Hz脉动电压波形由桥式整流器的输出端取得，经电阻R14、R2、R6等，分别送到N1的6脚、8脚。N1的1脚接地，15脚接到工作电源十18V。N1将输出电压取样信号与基准电压进行比较，将电流波形与工频整流的电压波形进行比较根据输出功率(电流)的大小，综合地确定输出脉冲的宽度，以保证输出直流电压稳定在400V，使工频整流器的输出电流，即电感L上的电流或电阻R18上的电流，其波形近似全波正弦。N1的16脚输出经脉宽调制后的50kHz的脉冲送到N2：A具有回差特性的比较器进行整形，从N2：A的1脚输出，经R23送到V4、V5组成的互补射极跟随器放大，经R17、R16分压后加到VMOS开关管V6的栅极，驱动其导通或截止。实际上V6是一个包含VMOS管、提升二极管和整流桥的集成芯片。
