富士IGBT智能模块的应用电路设计

2017-02-23 09:03

关键词：电源电路电路 IGBT

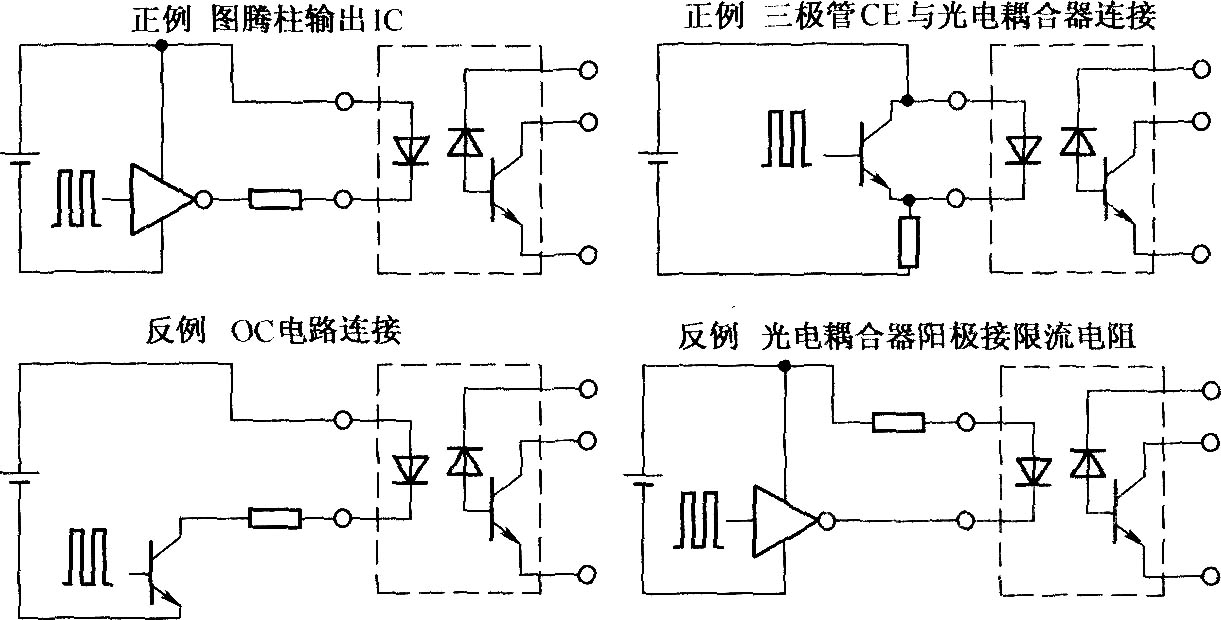

1.光电耦合器驱动电路外围控制电路主要针对的是单片机控制系统的弱电控制部分,由于IPM模块要直接和配电系统连接,因此,必须利用隔离器件将IPM模块和控制部分的弱电电路隔离开来,以保护单片机控制系统.同时,IPM模块的工作状况很大程度上取决于正确,有效,及时的控制信号.所以,设计一个优良的光电耦合器控制电路也是IPM模块正常工作的关键之一,如下图富士IGBT智能模块的应用电路设计
