由LM2641构成的输5V/3A,3.3V/4A,12V/0.3A和5V/0.025A的四输出电源电路

2017-03-20 09:59

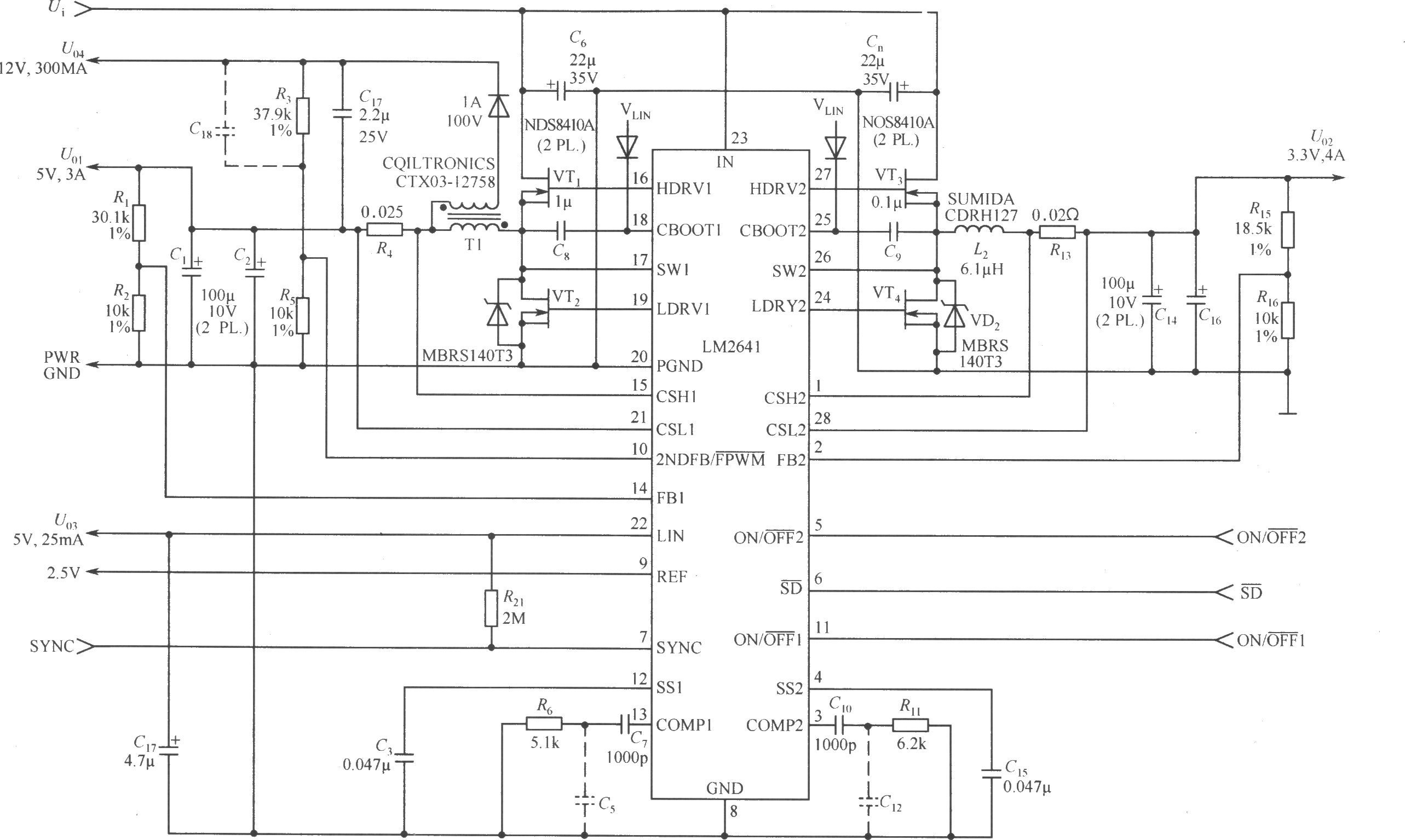

由LM2641构成的输5V/3A,3.3V/4A,12V/0.3A和5V/0.025A的四由LM2641构成的输5V/3A,3.3V/4A,12V/0.3A和5V/0.025A的四输出电源电路如图所示。LM2641是一个双可调降压开关电源控制器,输入电压范围为5.5~30V,2.2~8V双输出可调,工作频率为300kHz,负载调整误差为0.5%。可以软启动,具有欠压和过压保护。
