由CS51227构成的输出为28V／5A的直流稳压电源电路

2017-03-20 10:00

关键词：稳压电源电路 CS51227

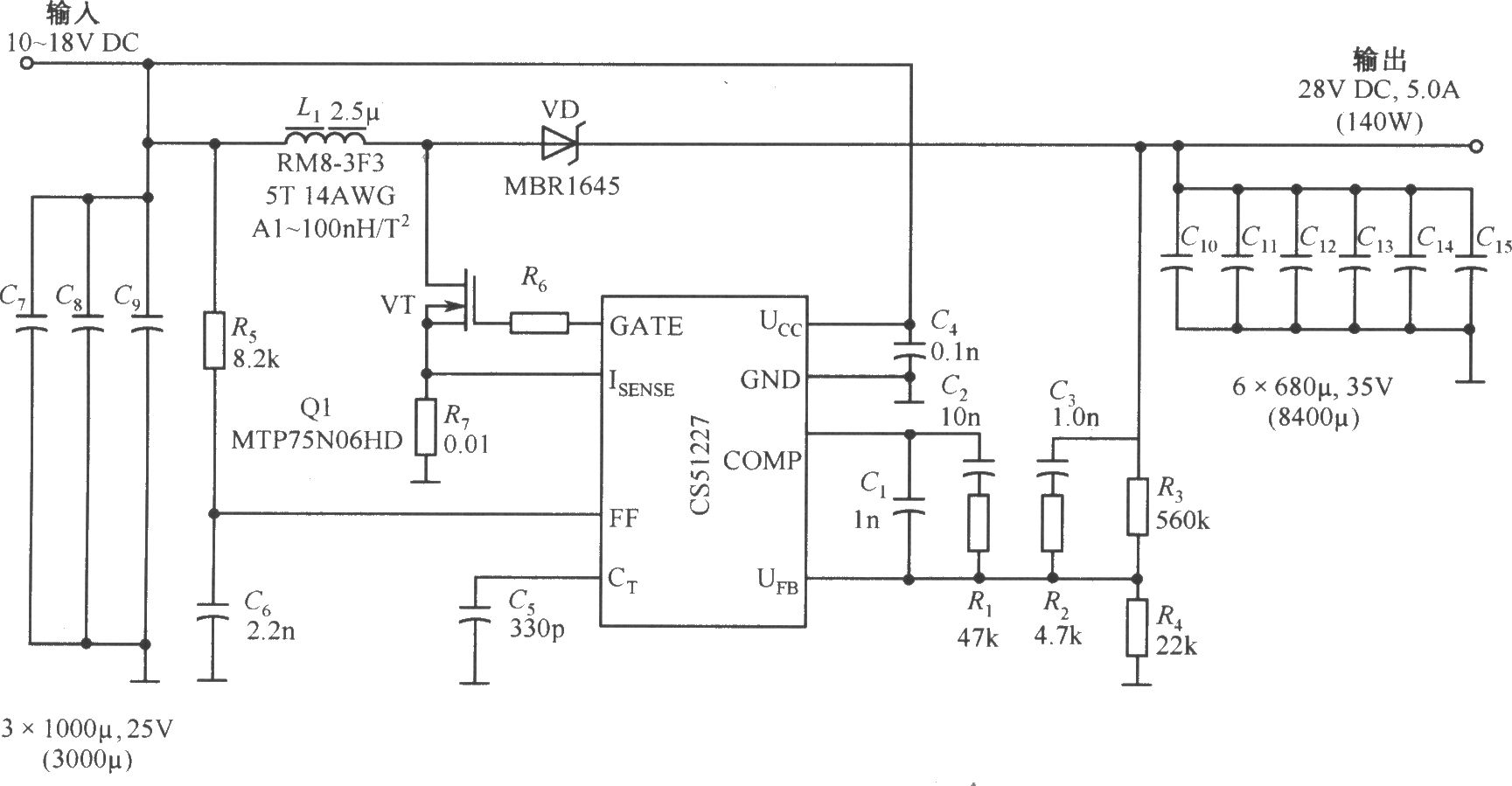

由CS51227构成的输出为28V／5A的直流稳压电源电路如图所示。CS51227是一个电压型PWM控制器，它的开关频率可达l.0MHz，启动电压为4.7V，启动电流为75μA。本电源输入电压为10～18V，输出电压为28V±1％，输出电流为0～5A，开关频率250kHz，输出电压纹波150mVp-p，效率90％。
