双向可控硅交流稳压器电路

2017-03-20 14:50

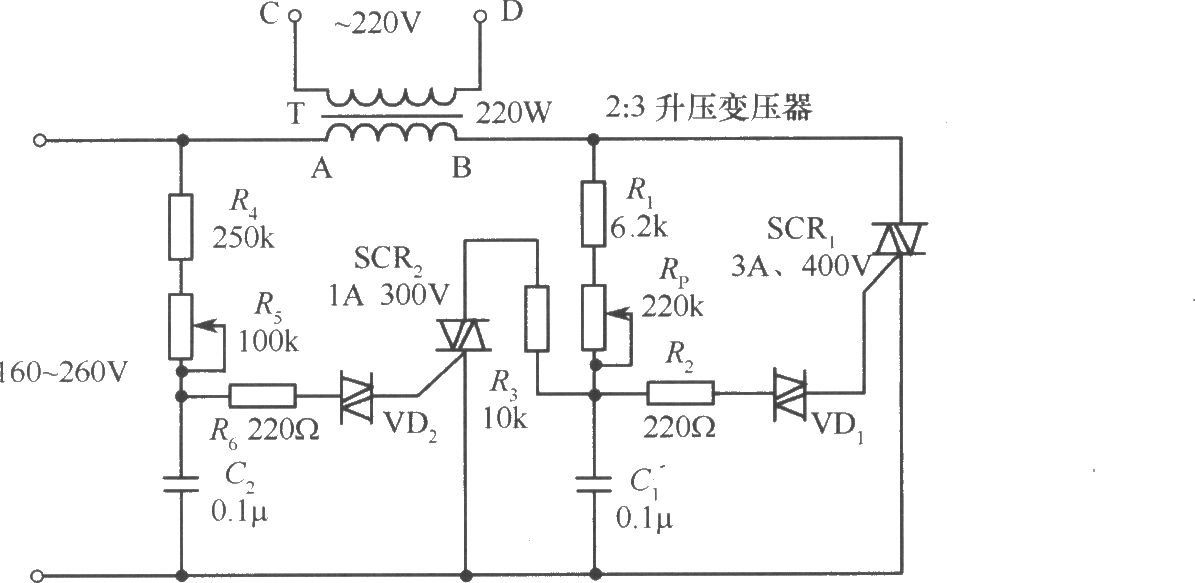

双向可控硅交流稳压器电路 如图是一个由双向可控硅组成的交流稳压器电路。与单向可控硅稳压器相比较,其线路简单,性能可靠。当电网电压小于220V时,双向可控硅SCR2控制极上的电压也随电网电压减小而降低,致使VD2导通角小,C1端电压上升,从而使双向可控硅SCRl控制极电压升高,使输出电压上升。反之,输出电压下降,达到稳压。
