声控交流调压器电路

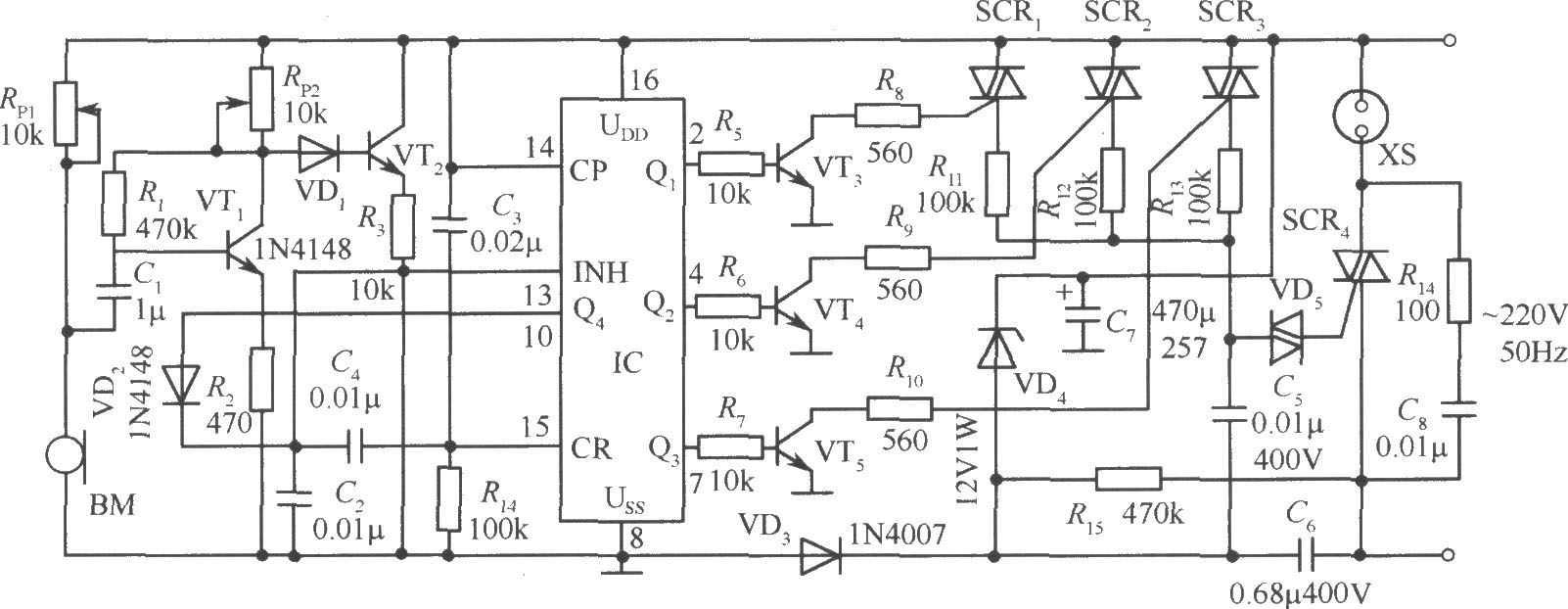

该调压器电路如图所示。该电路主要由声控传声器、接收放大器、射极输出器、计数、译码集成电路及可控硅开关电路等组成。 VT1～VT2选用9014高增益三极管；VT3～VT5选用3DG12三极管；BM可选用CN15E或阻抗为1kΩ的其他驻极体传声器；SCRl～SCR3为1A600V可控硅；SCR4选用电流大一些的可控硅，如10A600V。这样，电器在2000W以下均能工作，但应加装良好的散热器；VD5可选用DB3型或2CTS双向触发二极管；IC选用CD4017；其余元器件按图中标注选用。
