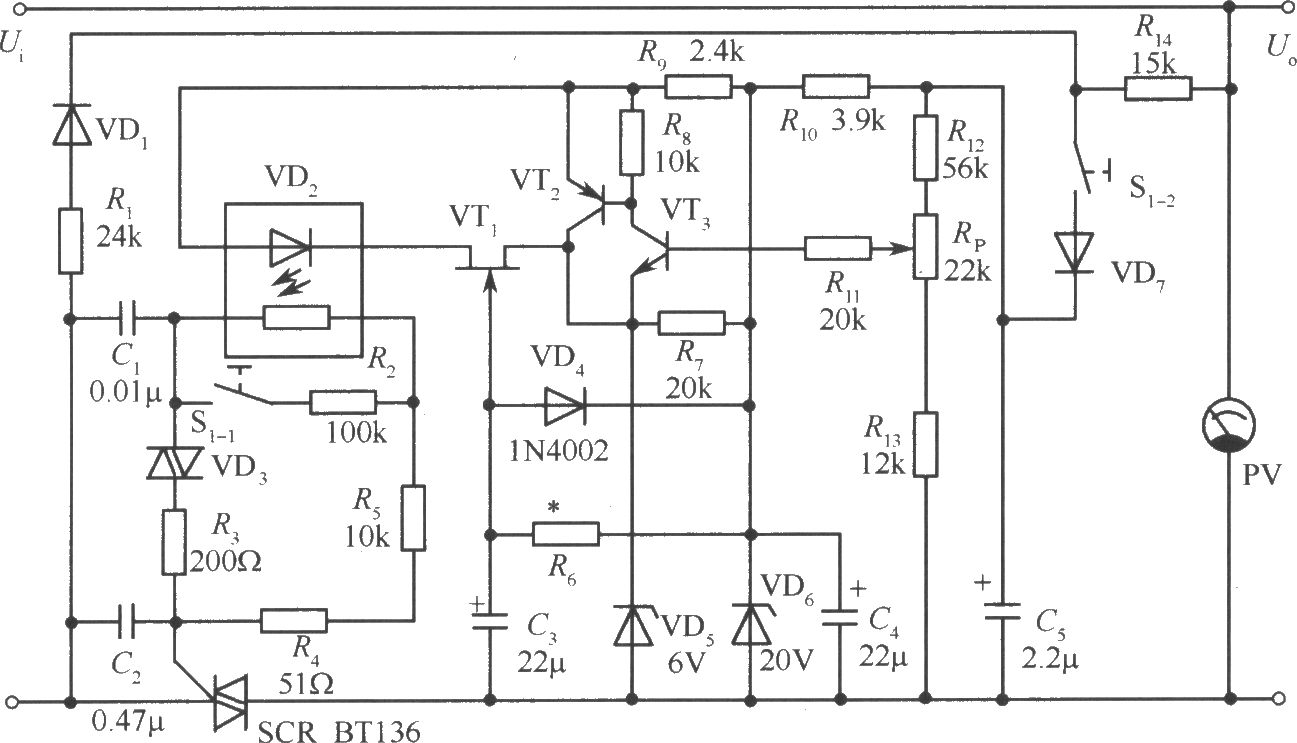

该电源电路原理如图所示。开关Sl闭合时，电流经负载及R5、R2和Cl组成的网络移相后，通过双向触发二极管VD3和触发可控硅SCR使其导通。由于R2电阻的阻值很大，故可控硅SCR的导通角较小。这时在输出端便可得到一个较低的电压(可设计为零，作为延时开启用)。 SCR可选用6A／600V、触发电流小于10mA的可控硅；VT1选用一般场效应管，如3DJ6或3DJ7等；VT2选用β≥100的3CG21；VT3选用β≥500的高增益三极管，如9014；VD1、VD7选用耐压大于400V的***率二极管，如1N4007即可；VD5、VD6的功率不小于lW；R14的功率不小于2W；R1、R5的功率不小于1W；R4的功率不小于l/2W；其他电阻均用功率为1／8W的。若需要长时间定时，则C3应选有漏电小的钽电容。对其他元器件无特殊要求。该稳压器中的光电耦合器无成品供应，可自制，即用暗阻10MΩ、亮阻10kΩ、功率为200mW的光敏电阻与亮度高的发光二极管封装在一起，并与外界遮光即可。
