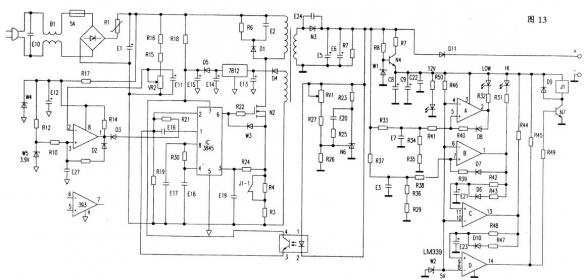

充电器的原理图见图13。单激式充电器启动电路和半桥式不同，一般直接取自市电整流滤波后的平滑直流电，集成电路也以UC3842、UC3845和UC3844N为主，也有采用电路更加简洁的三端开关式TOP226集成块，UC38xx是电流控制PWM单输出专用芯片。广泛用于电脑显示器电源、电动车充电器等电源类产品。
UC38xx和TL494类似，内部含有振荡器(OSC)，误差放大器、脉宽调制(PWM)，参考电压产生等PWM专用芯片必备的内电路。还具有三个特点，图腾柱式输出电路，输出电流可达1A，可直接驱动功率开关VDMOS管：具有内部可调整的参考电源。可以进行欠压锁定；这个带锁定的PWM，可以进行逐个脉冲的电流限制，也叫逐周(期)限制。
图13中R18、D5、N5等组成启动和供电电路。加电瞬间。市电整流滤波后的平滑直流电通过R18给UC3845⑦脚以启动供电，此时D5反偏截止。UC3845工作后，开关变压器各绕组有感应电压，副绕组电压经D4整流供N5进行稳压，D5导通，给UC3845提供稳定的工作电压，完成启动和供电。图中LM393是一个变形的施密特电压比较器，用作市电过压保护，当市电过压时，比较器翻转，①脚呈低电平，D3导通将UC3845关闭。输出稳压的负反馈系统由光电耦合器、基准电源N6、RV1、R27、R26、R23等组成。稳压过程：输出电压由于某原因上升时，流经光电耦合器发光二极管电流增加，光强增加，光电耦合器光电三极管加剧导通。内阻减小，使UC3845的②脚电压升高，减小PWM占空比，拉低输出电压。反之，增大PWM占空比，使输出电压拉高，起到自动稳定输出电压的作用。
1)过流(过载)保护
开关管过流信号取自电阻R3、R4。一旦开关管过流，UC3845的③脚电压超过1V，内部电路就会关闭输出，实现过流(也叫过载)保护。增大取样电阻，就是降低了起控电流的动作点，电源输出功率也相应减小。
2)过压保护
电源输出端的LM339四个电压比较器A、B、C、D反相端电位均固定在+5V。A和B检测输出电压，当输出端电压较低时即充电初始阶段，A的②脚为低电平，低压灯LOW亮，B的①脚也为低电平，高压灯HI也亮；当充电电压升高时。A翻转，低压灯LOW熄灭，高压灯HI继续亮，当电池将充满时，电池电压升高，B翻转，①脚为高电平，高压灯HI熄灭。同时，C的(13)脚为高电平，D的(14)脚也为高电平，N7导通，J1吸合，J1-1(常闭)断开将取样电阻R4接入，增大了电流取样电阻，开始起控使输出电流下降，进人浮充电阶段。N4、W1、R8、R7构成12V稳压电源，为12V的继电器提供电源。
