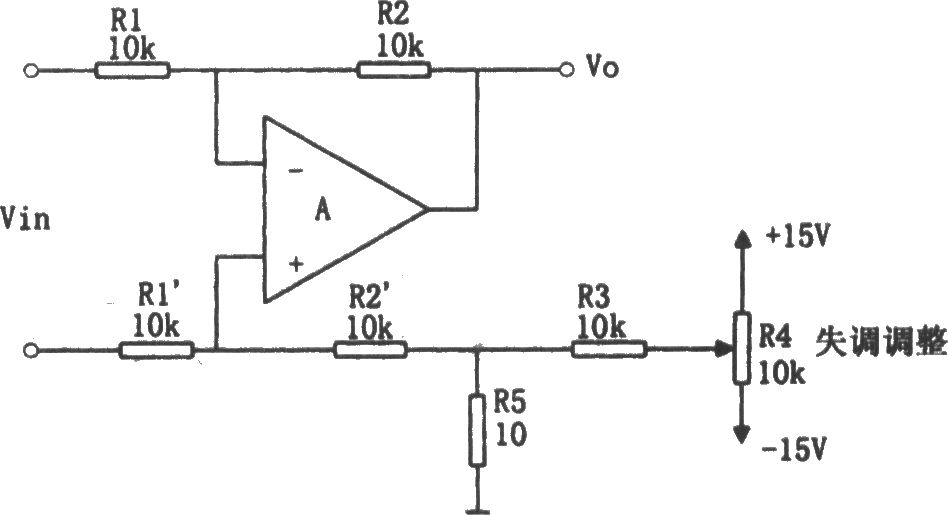

如图所示为差动放大器的失调调零电路。将失调调整电压引入差动放大电路时，应不影响差模信号的平衡。在电路中R3、R5组成高比例分压器．给R2'的右端提供可变电位。进而由R1'和R2'再次分压，在运放的同相输入端得到失调调整电压。一般R5的阻值较小，目的在于提高分压比。为了获得较高的精度，有时为减小引入的共模误差需微调R2'，借以保证下式成立。 R2/R1=(R2' R5)/R1' 图中所示电路．其失调调整电压范围由下式决定： 失调电压范围=VD(R5/(R3 R5))(R1'/R1' R2') 依据图中的数据，其失调调整范围为±15mV。
