INA102构成的电阻电桥放大电路

2017-10-10 13:55

INA102构成的电阻电桥放大电路

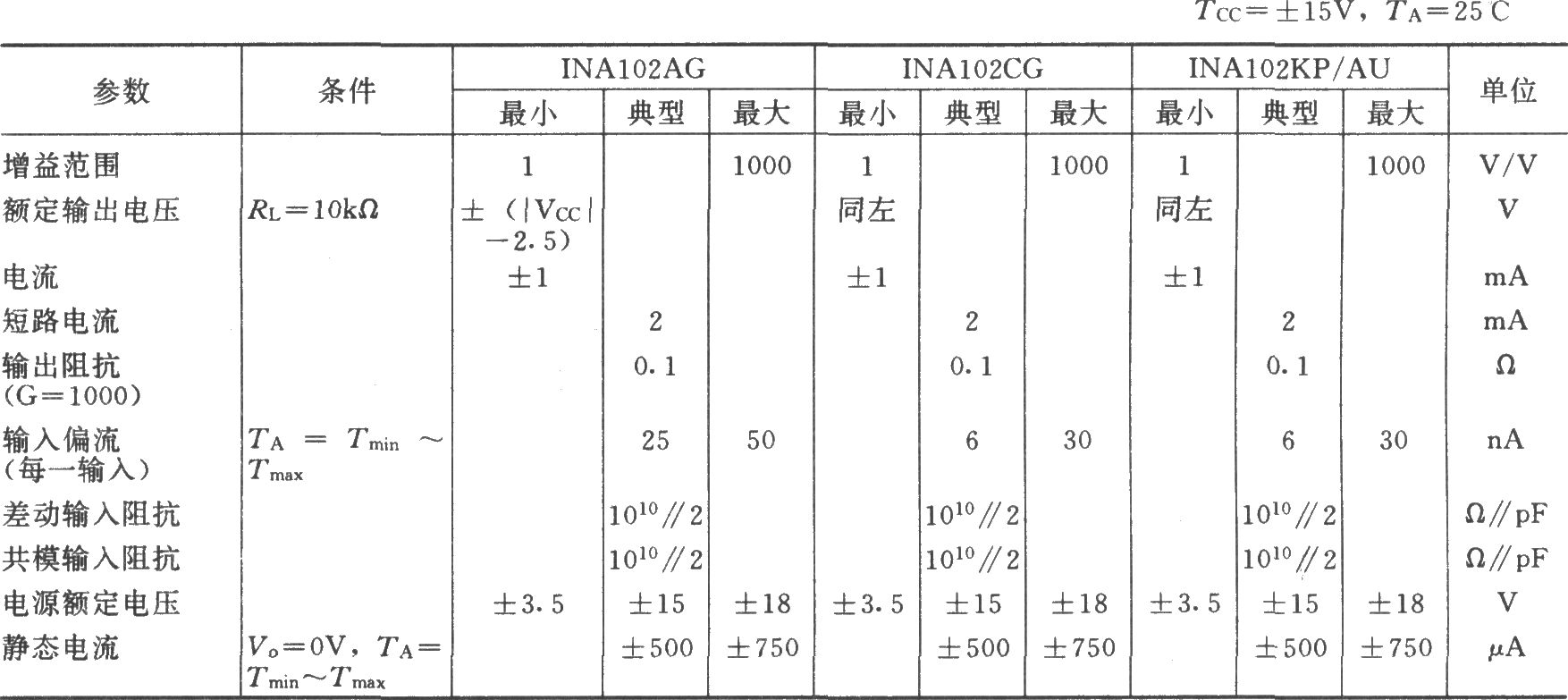

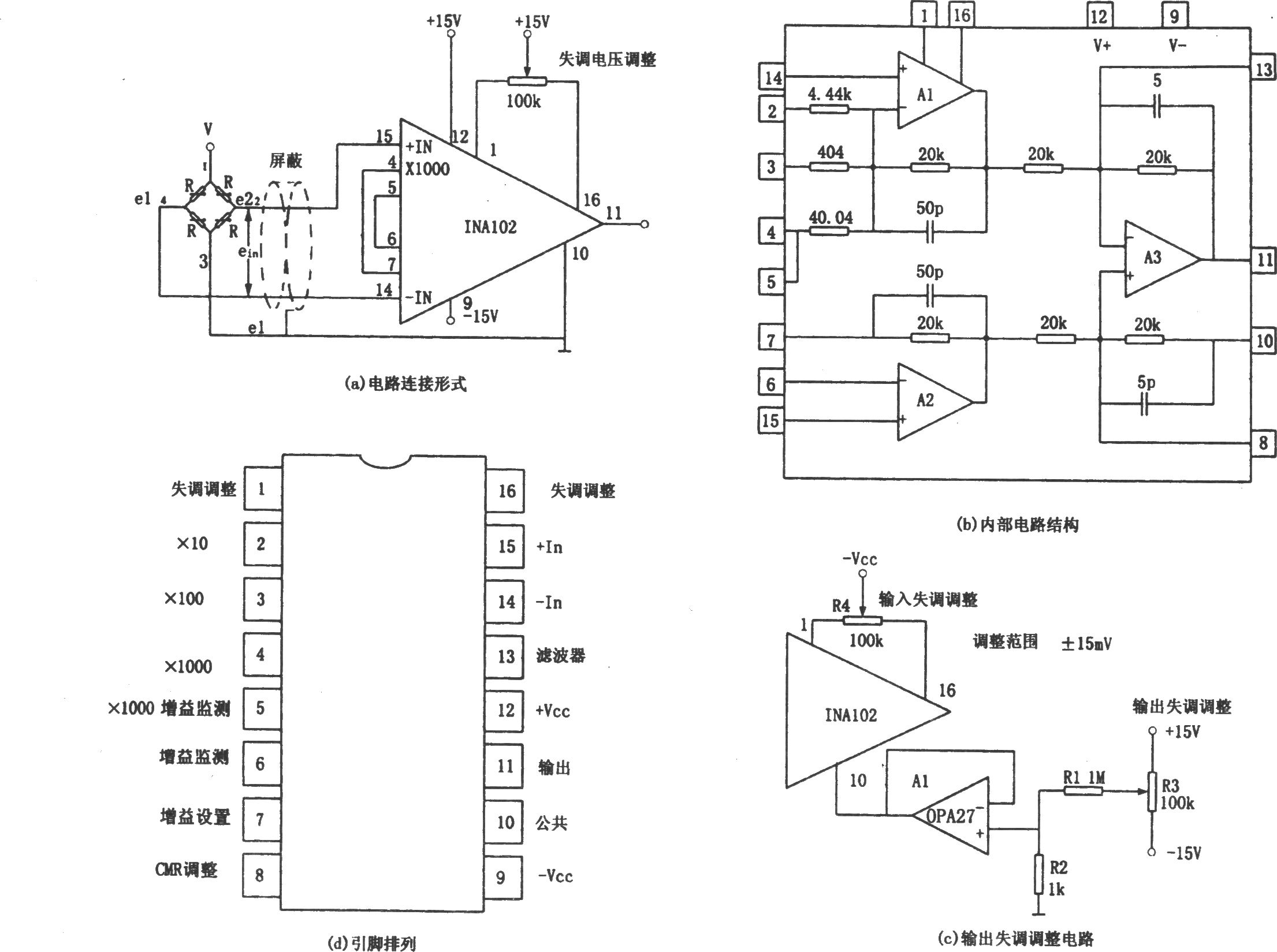

在数据采集系统中,大量使用了电阻电桥作为把非电量变换为电信号的变换电路。图(a)所示电路为由INA102集成芯片组成的电阻电桥放大电路。该电路的电压放大倍数为1000,所以其输出电压为Vo=1000(e2-e1)。为了抑制交流干扰,在电阻式电桥传感器与放大器之间应采用屏蔽线。由于INA102的内部附设有九个精度极高的金属膜电阻,且其温度稳定性也很高,所以其具有很高的增益精度。在使用时不需外接电阻,因而应用极为方便,即只要连接INA102的不同引脚便可得到不同的增益:1、10、100或1000。INA102芯片的内部结构框图如图(b)所示。由图可知,INA102内部含有三个集成运放和多个阻容元件,它具有放大微弱差动信号的能力,因而常用来作为数据检测系统的前置放大。使用中,当电压放大倍数较小(如Av≤10)时,对失调电压及漂移等指标INA102都能很好地满足要求。当电压放大倍数较大(如Av>100)时,因偏置电流的不平衡而引起的失调电压误差较大,常采用图(c)所示电路来调整INA102的失调电压。 INA102集成芯片的主要参数:
