OPA2604构成的具有低通滤波的差动放大电路

2017-10-10 14:02

OPA2604构成的具有低通滤波的差动放大电路

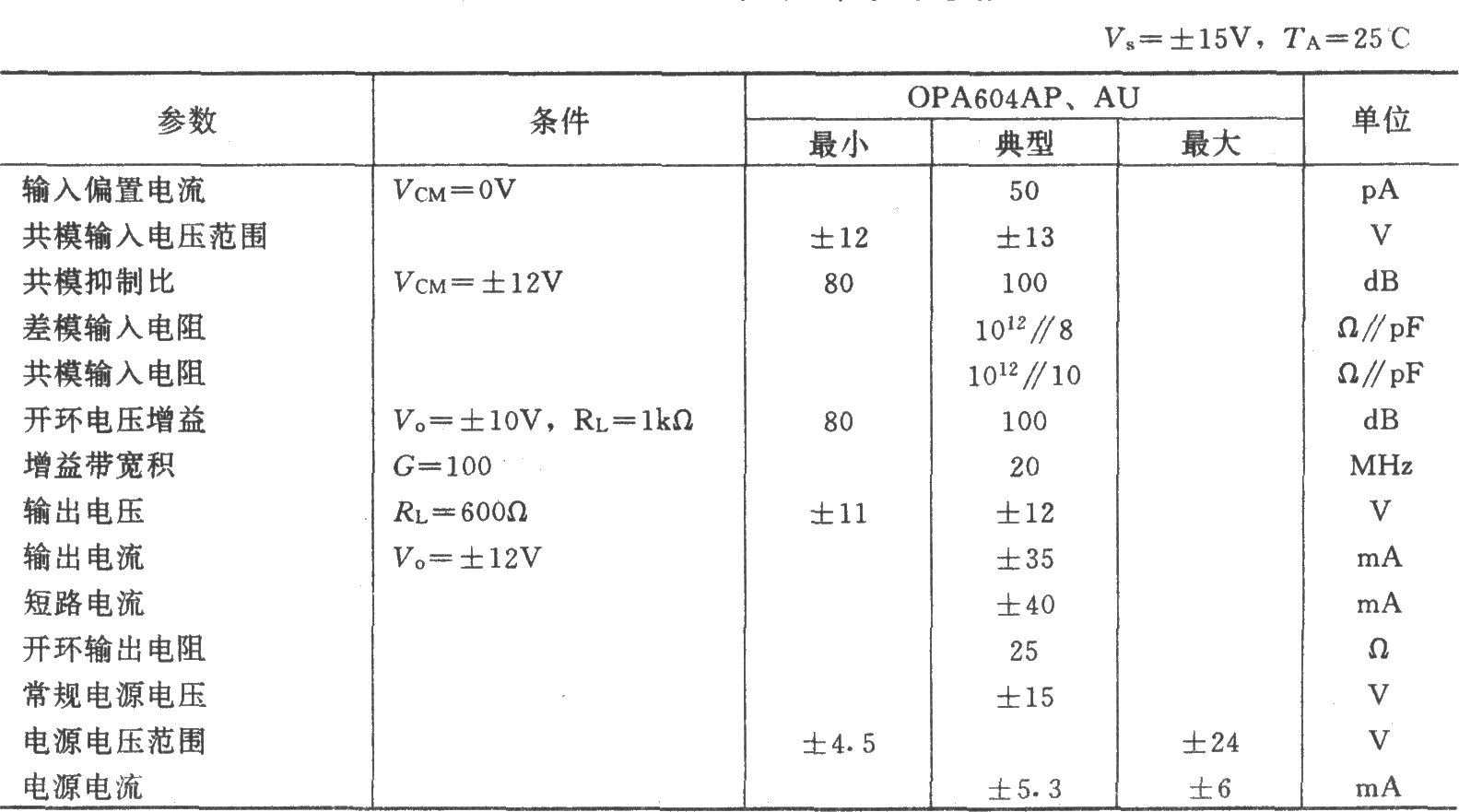

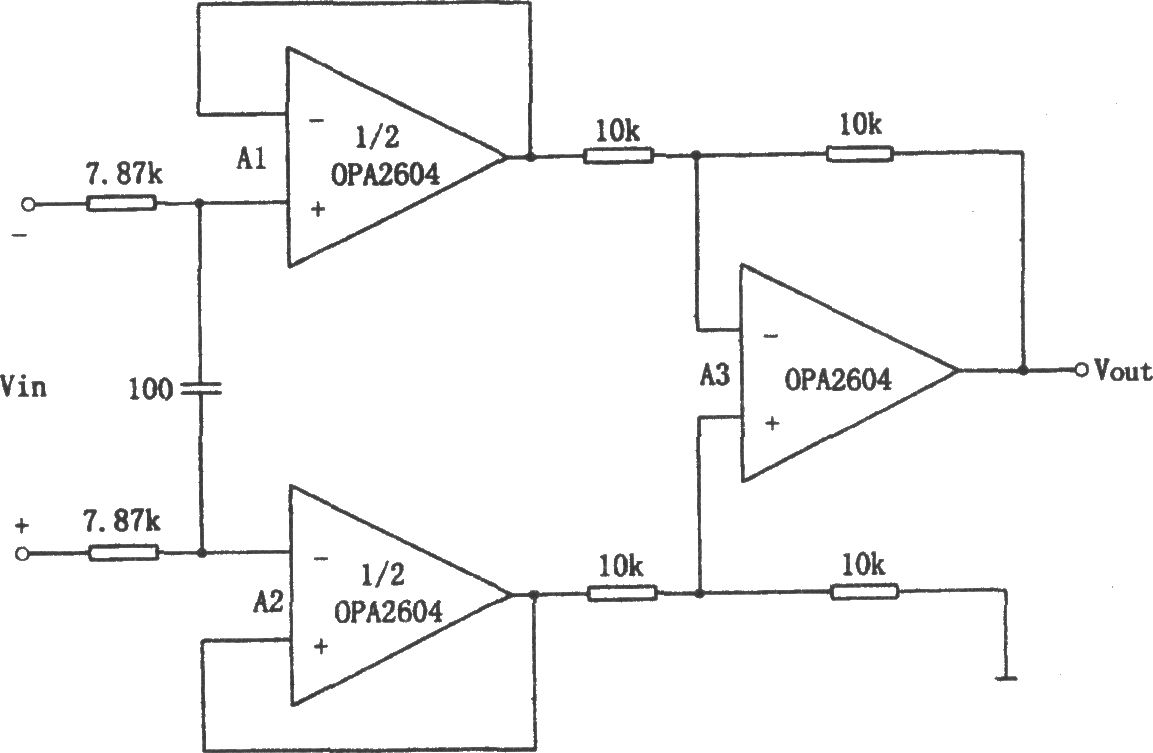

如图所示为具有低通滤波的差动放大电路。该电路是一种具有100Hz的低通滤波、差动输入/单端输出的高保真放大电路,其中OPA2604为场效应管输入型双运放集成电路,且将OPA2604接成两个电压跟随器,如图中的A1、A2所示。由于OPA2604具有很高的输入阻抗(1012Ω//8pF)和很低的偏置电流(50pA),因而可保证电路具有较好的滤波效果。OPA604为单运放,而OPA2604为双运放,二者特性完全相同。 OPA604集成芯片的主要参数:

OPA2604构成的具有低通滤波的差动放大电路

OPA2604构成的具有低通滤波的差动放大电路
