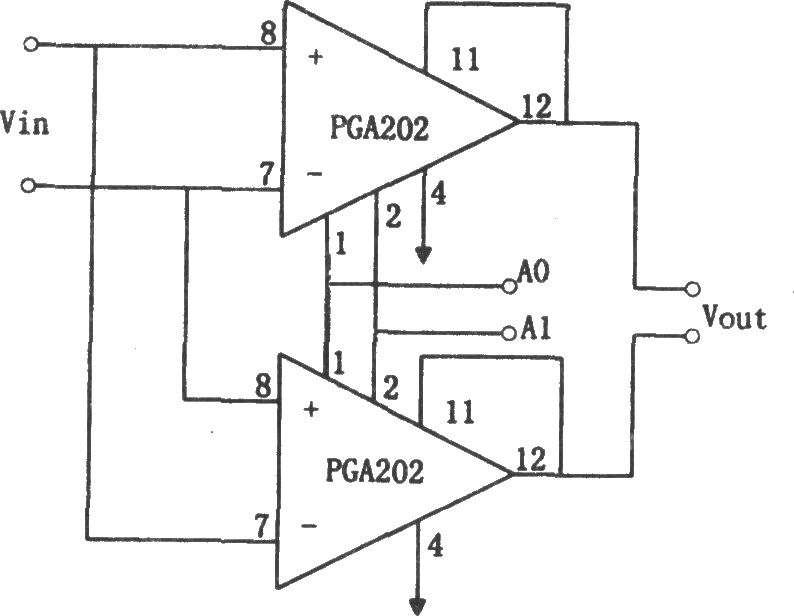

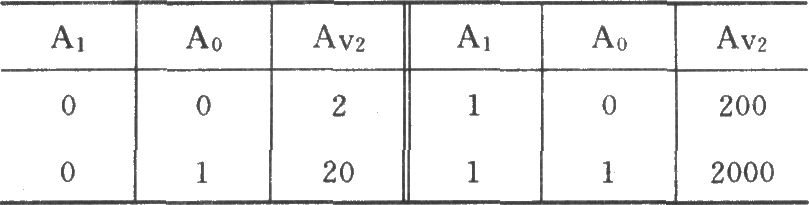

如图所示为差动输入／输出增益可编程放大电路。该电路采用两片PGA202集成电路并接而成。PGA202为场效应管输入型仪用集成运放，其增益具有4种不同数值：l、10、100和1000。电路中A0(引脚l)和Al(引脚2)为增益控制端，A0和A1处于不同电平(“1”或“0”)时，其增益数值不同。由于图示电路中两个放大器采用并接形式，因而电路的总增益为单片增益的两倍，即Vo=2Av1Vi，其中Av1为单片放大电路的增益，因而该电路的总增益为Av2=2Av1，相应Av2的数值也有4种：2、20、200和2000。总增益Av2与增益控制端A0、Al的关系列于下表。
差动输入／输出的增益可编程放大器(PGA202)
