OPA37构成的低噪声仪用放大器

2017-10-11 10:57

关键词：放大电路电路 OPA37

OPA37构成的低噪声仪用放大器

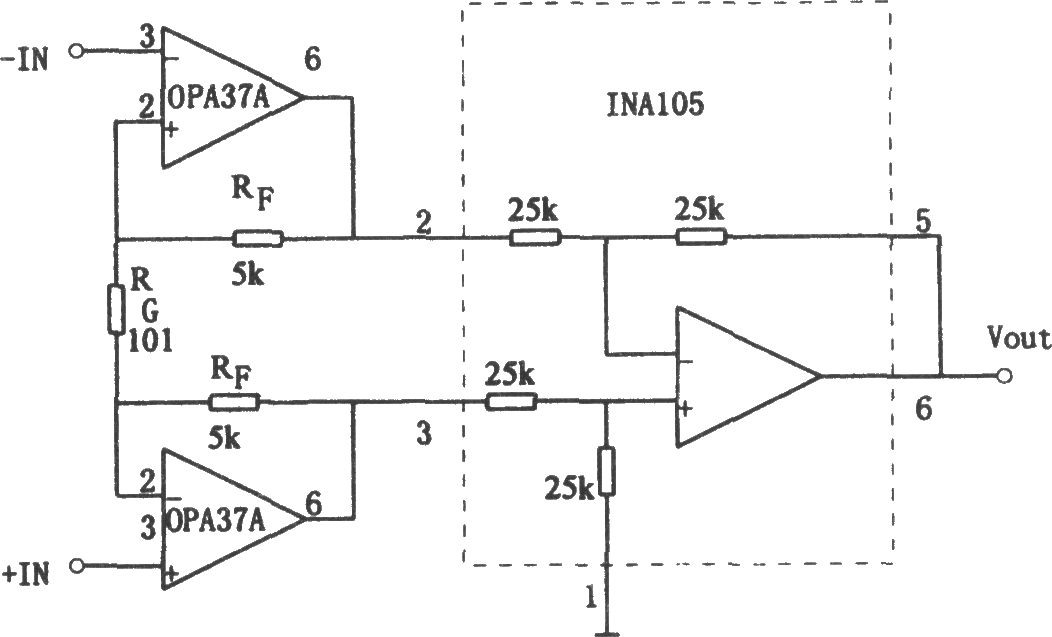

如图所示为低噪声仪用放大电路。该电路采用了超低噪声精密运放OPA37作为前置差动输入级．用精密单位增益放大器INA105作为输出级。电路的总增益为Av=(1 2RF／R3)×1=1 2×5／0.1=100倍，失调电压约为10／μV，共模抑制比约为106dB，带宽约为500kHz。
