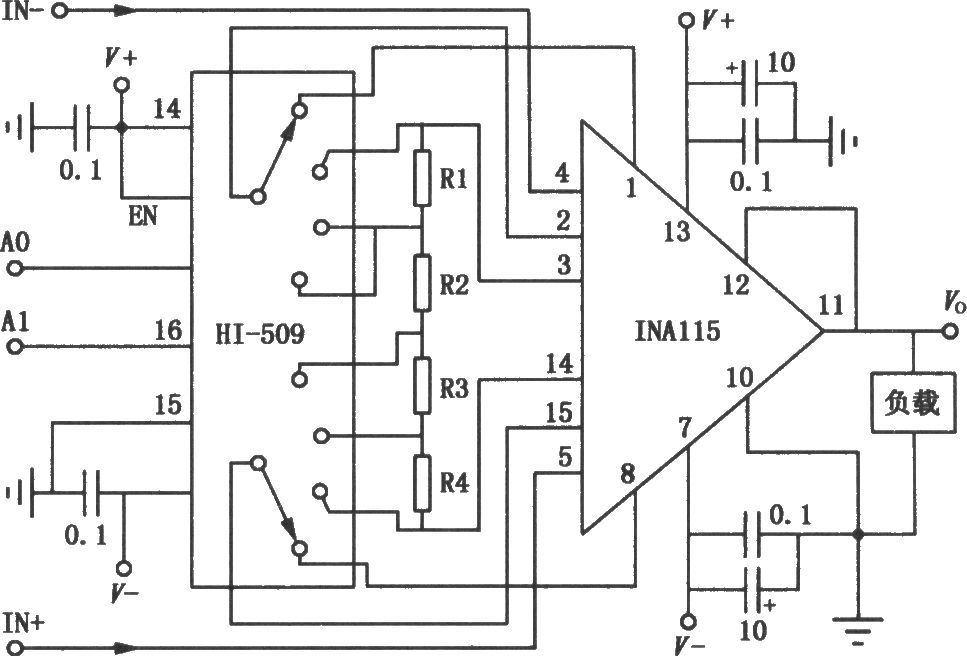

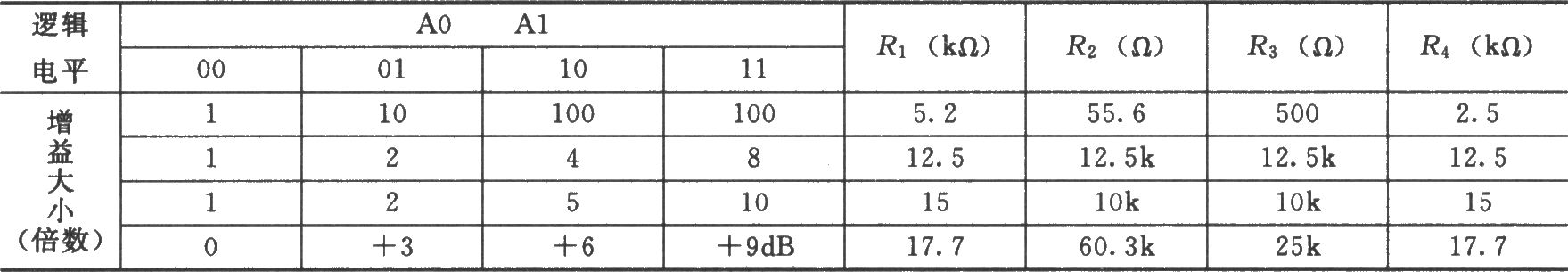

由多路模拟开关HI-509与INA115构成的开关增益放大电路可提供不同的增益，如图所示。lNA115是低成本的普通仪用放大器，不需要外接失调电路就可获得很高精度。开关增益放大电路由多路模拟开关HI-509与INA115所构成。图中，R1～R4为增益电阻，通过计算与选择不同的增益电阻，就可获得不同挡位的增益大小。其计算公式为：A=1 50kΩ/RG，其中A为增益，RG为增益电阻。模拟开关的控制由A0和A1逻辑电平决定，下表列出了不同的逻辑电平和不同的电阻所得到的不同增益。
INA115组成的开关增益放大电路
