ISO120与XTR101组成的高精度远距离测温电路

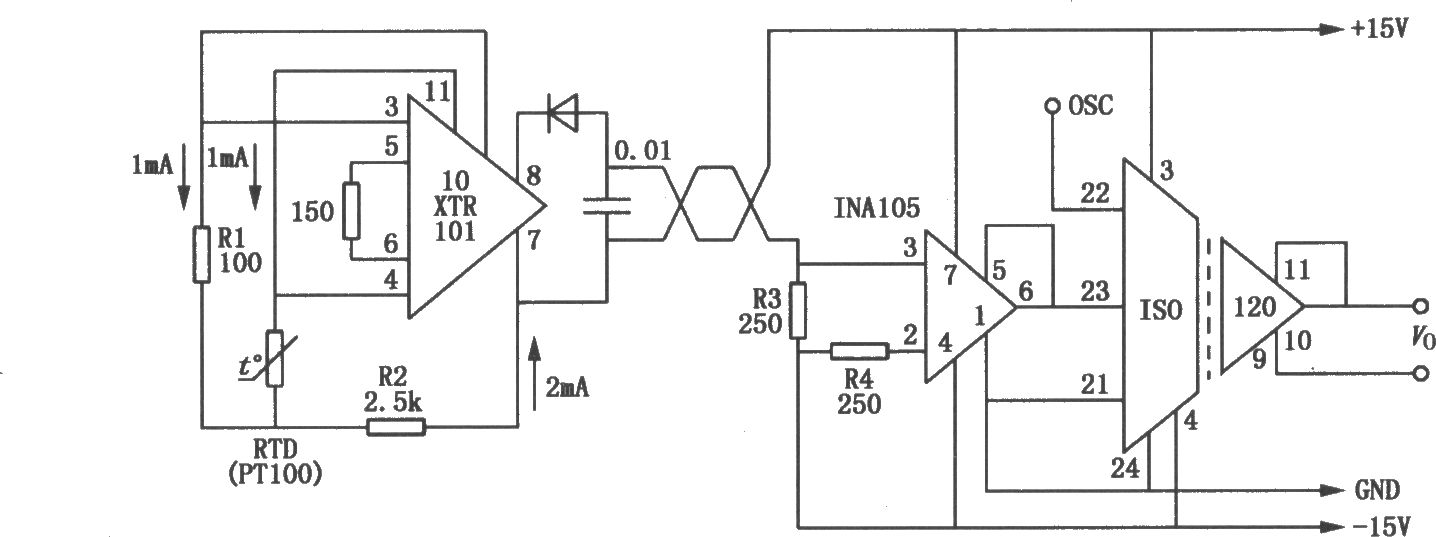

由ISO120与XTR101构成的精密测温电路主要应用于远距离测温，测温精度很高，而且可以在强噪声中测量。ISO120是通过占空系数调制／解调技术设计的一种新颖的隔离放大器。隔离层是2个匹配的lpF的差分电容器，传输的是数字信号。数字信号的传输不会因为隔离元件的特性影响信号的完整性，而且具有较好的高频暂态性能。如图是由ISO120与XTR101构成的精密测温电路，其中XTR101是低温漂4～20mA变送器，RTD是热电阻。电路参数可以保证在温度低端输出电流为4mA，在温度高端输出电流为20mA。通过双绞线将变换后的电流送至INA105变成电信号，再通过ISO120隔离输出。
