交流电压乘法器(MC1594)

2017-11-07 10:16

关键词：电路 MC1594 模拟电路

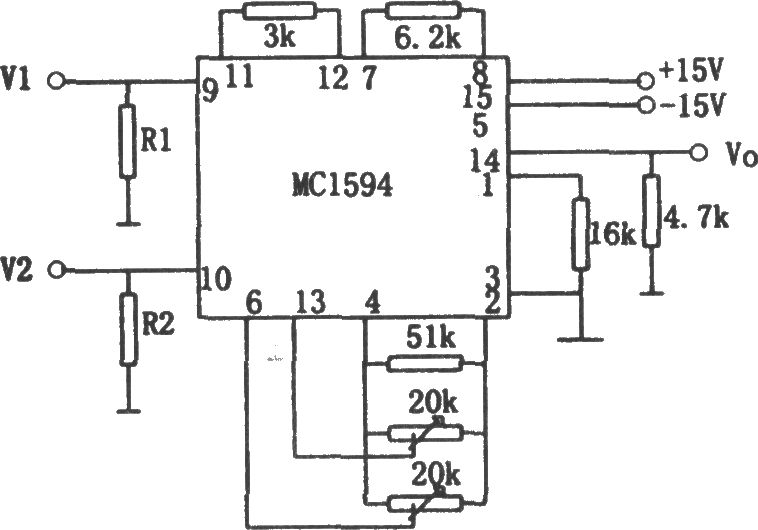

如图所示为交流电压乘法电路。该电路应用MC1594四象限乘法器构成，电路简单，精度稍差。为使电路工作在线性区，输入端电阻R1和R2的值取决于输入电压大小。R1大小等于V1乘以6，R2大小为V2乘以3。如果V1=V2=3V，则R1=18kΩ，R2=9kΩ。在具有不同输入电压的情况下，一般取R1=52kΩ，R2=30kΩ，但这样做会使精度和线性度有所下降。输出与输入的关系为： Vo=V1V2/10
