除法电路5

2017-11-07 10:25

关键词：电路除法电路模拟电路

除法电路5

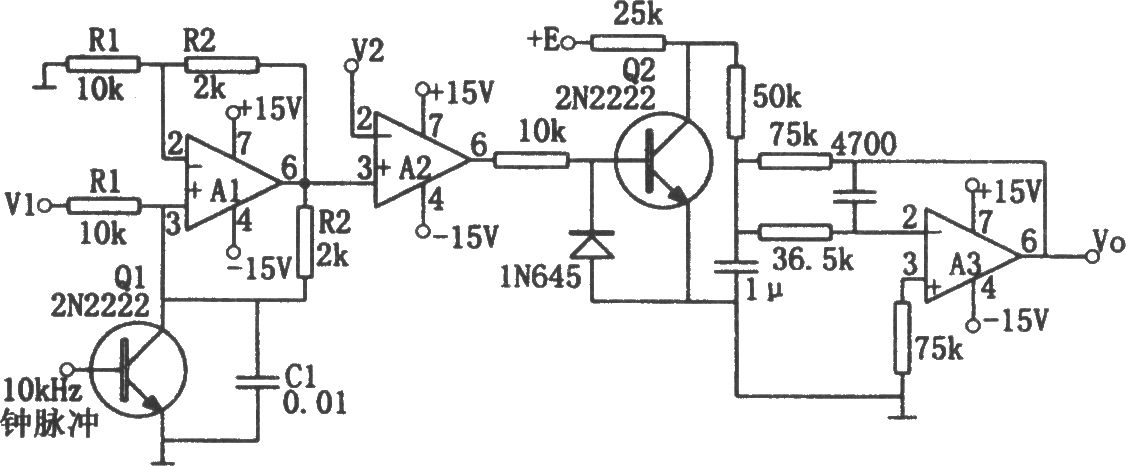

如图所示除法电路，A1组成压控电流源，A2为电压比较器，A3组成有源低通滤波器。当时间常数R1C1等于钟脉冲周期T时，电路的输出与输入的关系为： Vo=-V2E/V1 如果令E=1V，则有 Vo=-V2/V1 V1、V2要求均为正值，且限制在10V以内，V2稍低于V1。电阻R1、R2和电容C1要求采用温度稳定性好的元件。A1为HA2-2520，A2、A3为LM101A。
