高Q带通滤波器(SF356)

2017-11-13 11:46

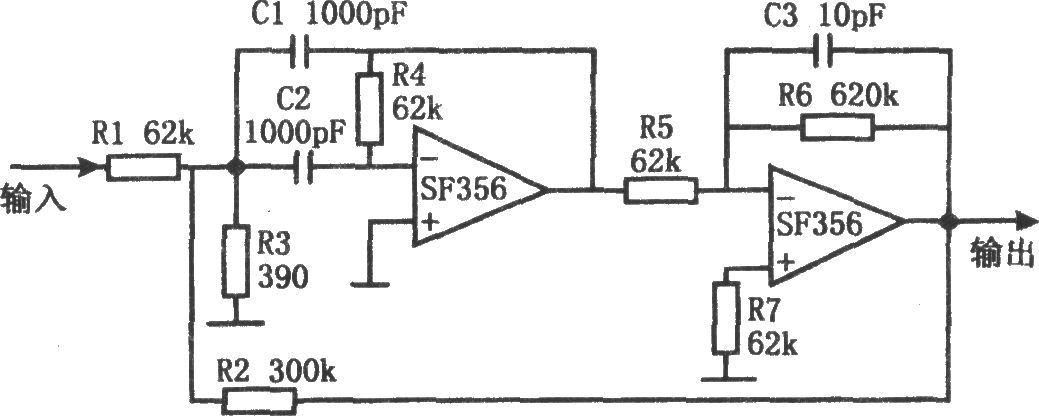

如图所示为高Q带通滤波电路。该电路采用两块高输入阻抗运算放大器SF356，其中第一级作为普通的单级滤波器，其Q值较低，R3取值较小，信号衰减较大，放大倍数小。但是第二级反相比例放大器具有10倍的放大倍数，而且通过R2到第一级输入端，引入一定量的正反馈，这样就提高了整个电路的Q值，因此该滤波器具有较好的选频特性。
